品牌 ：SAITEFO

货源 ：行货

保修 ：一年

功率 ：02 Zone ~ 48 Zone

产地 ：中国

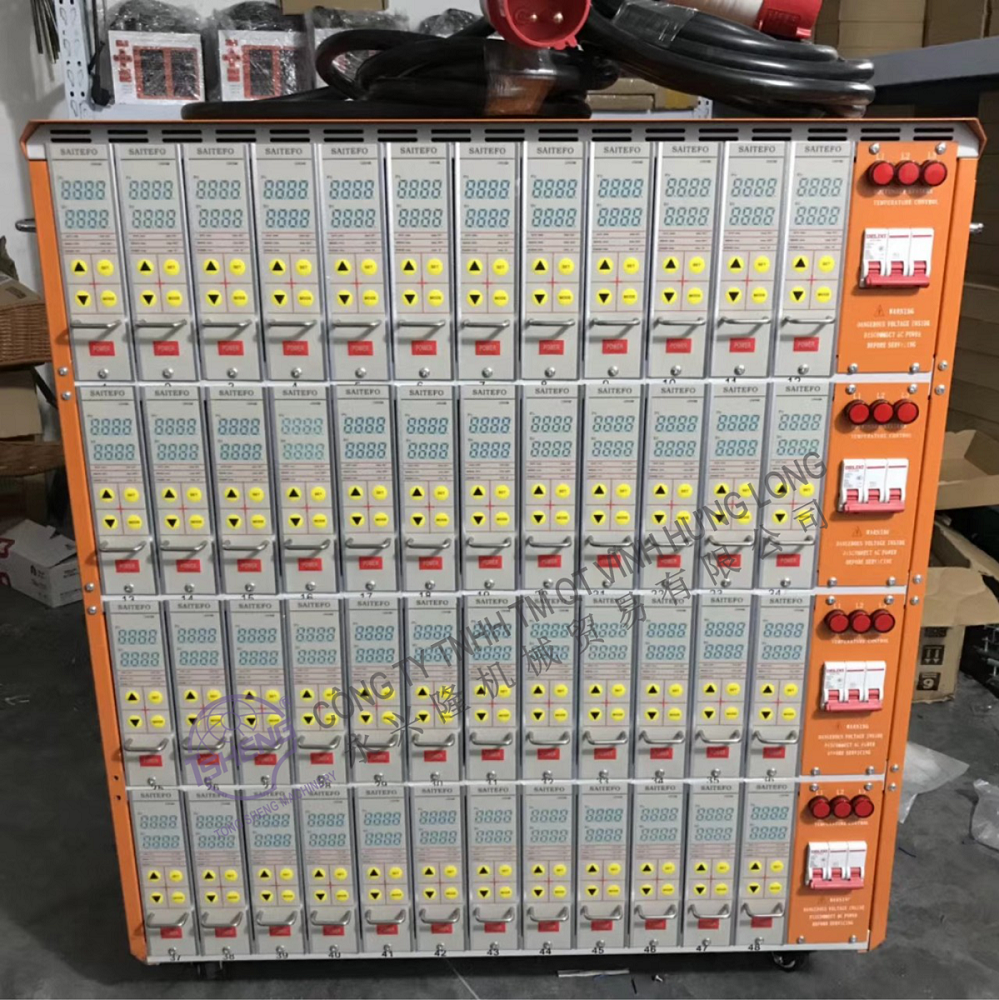

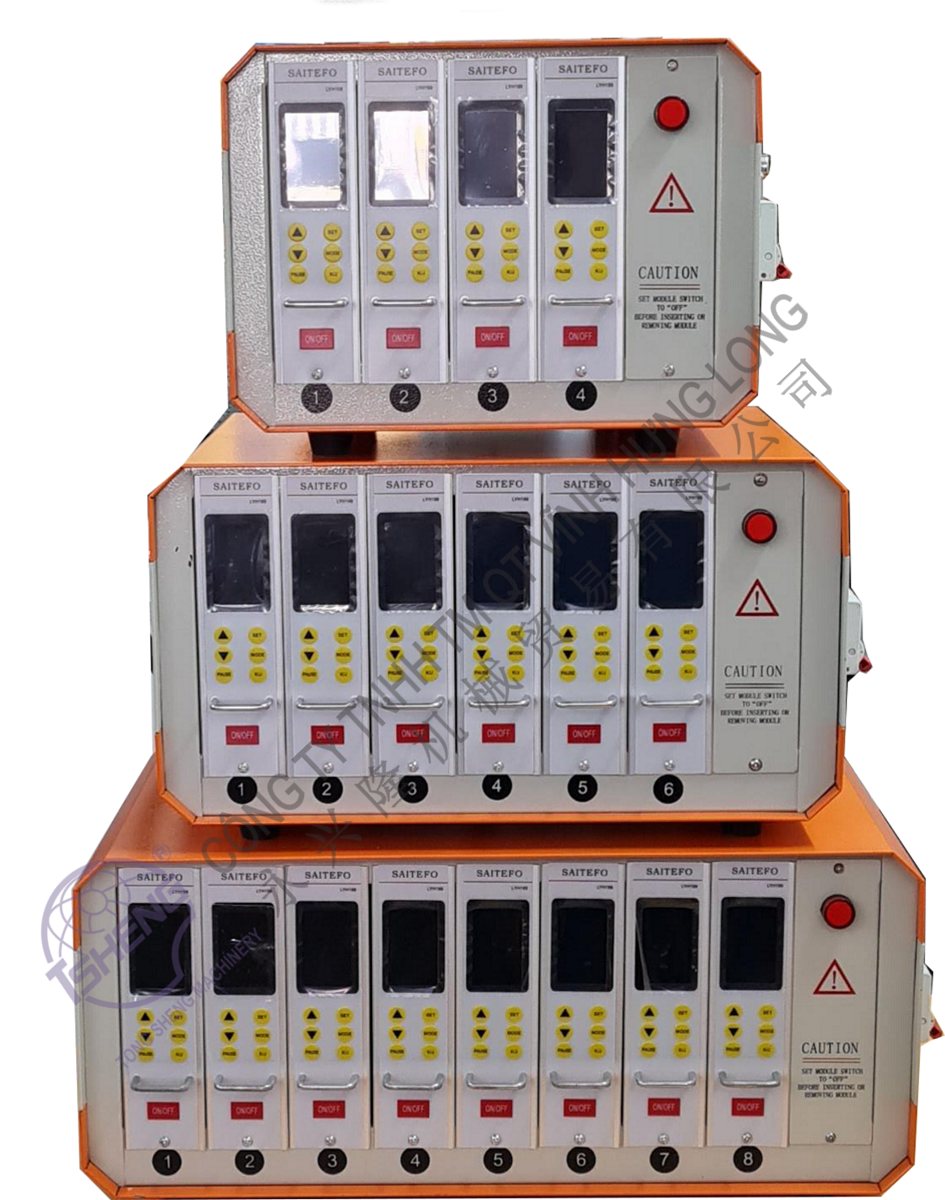

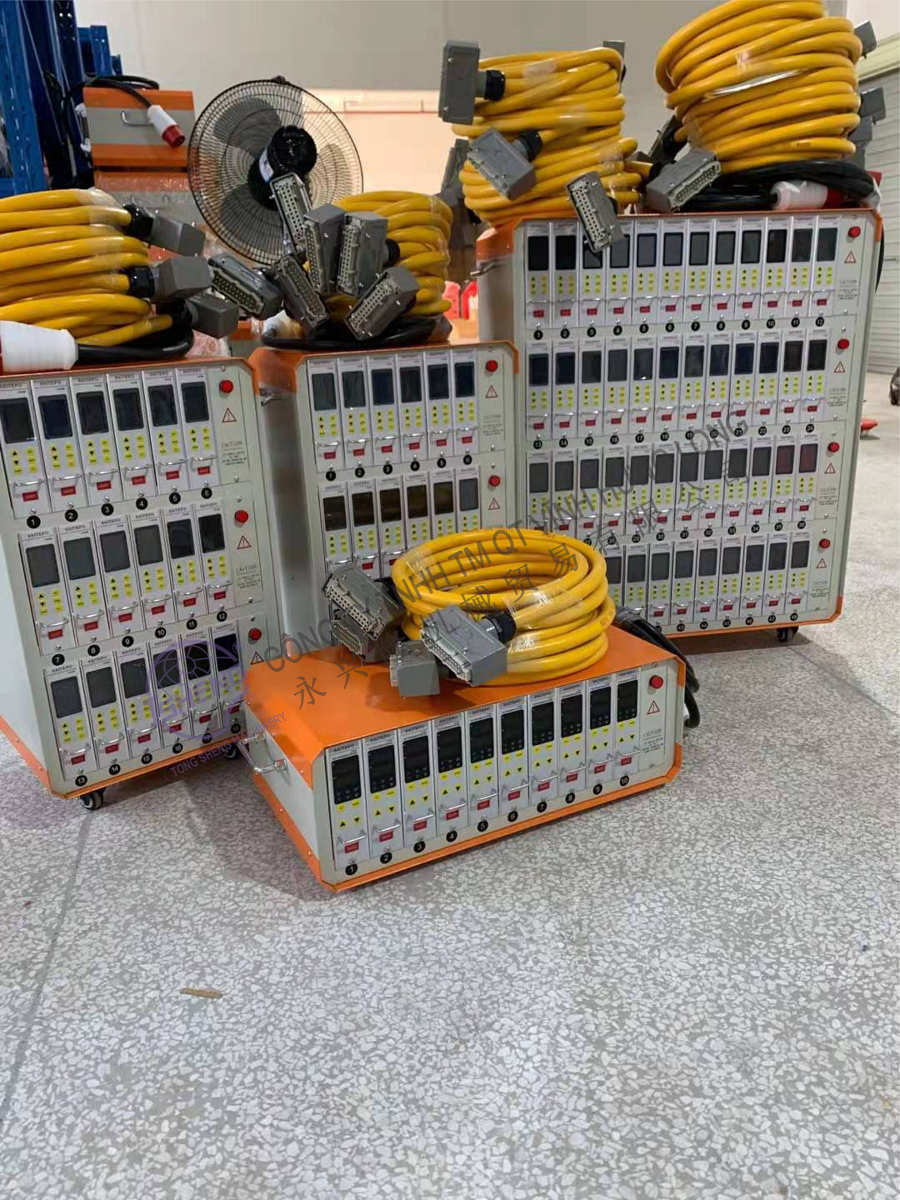

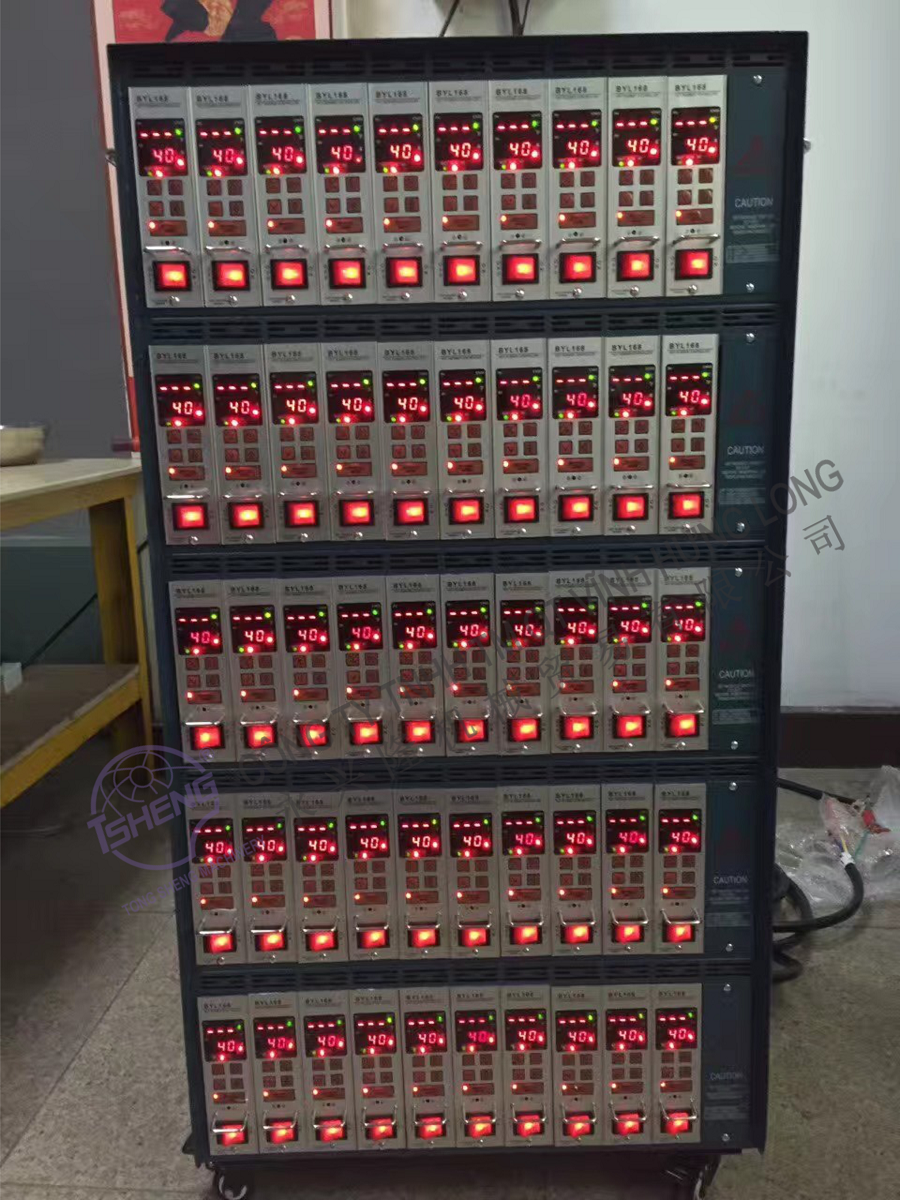

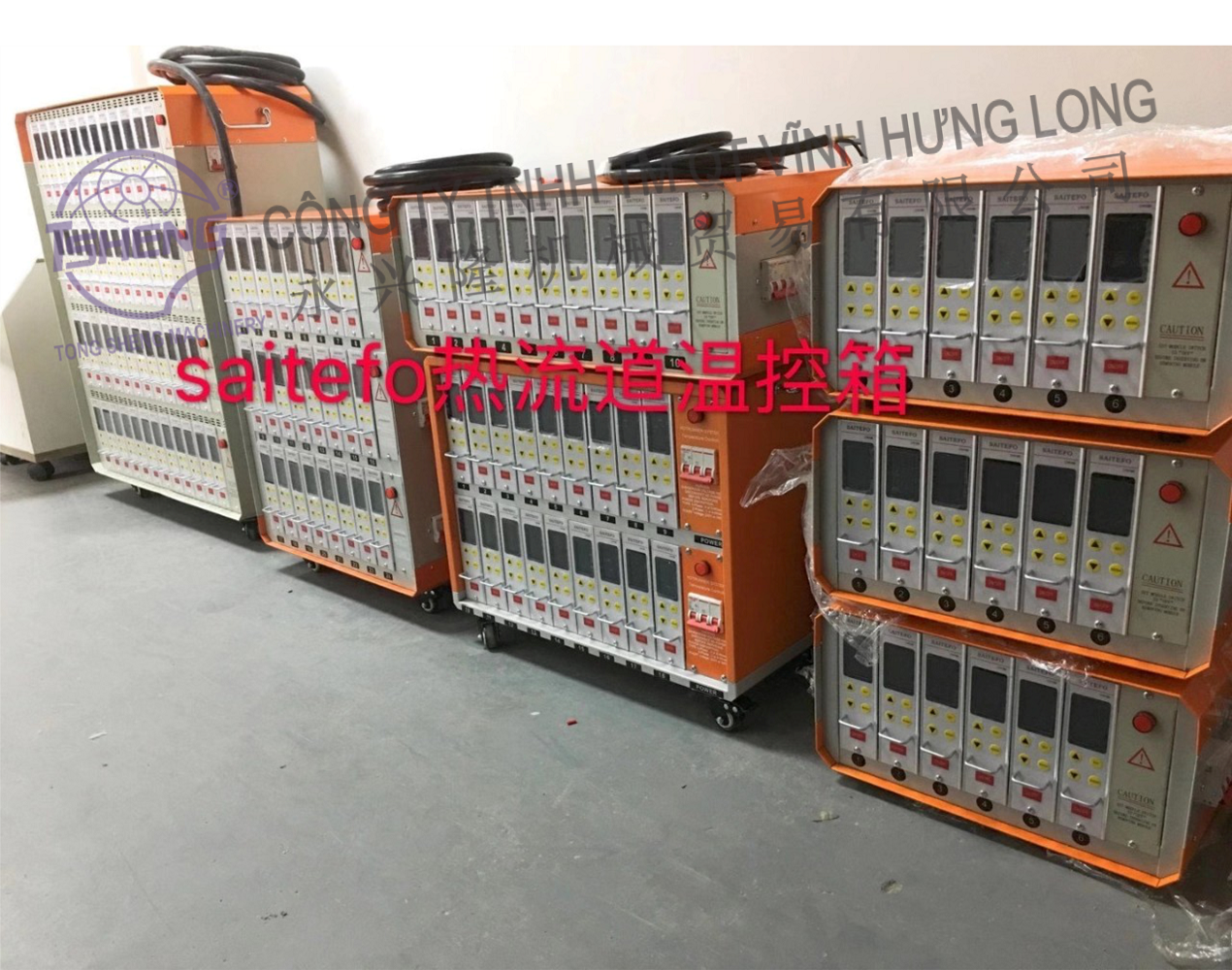

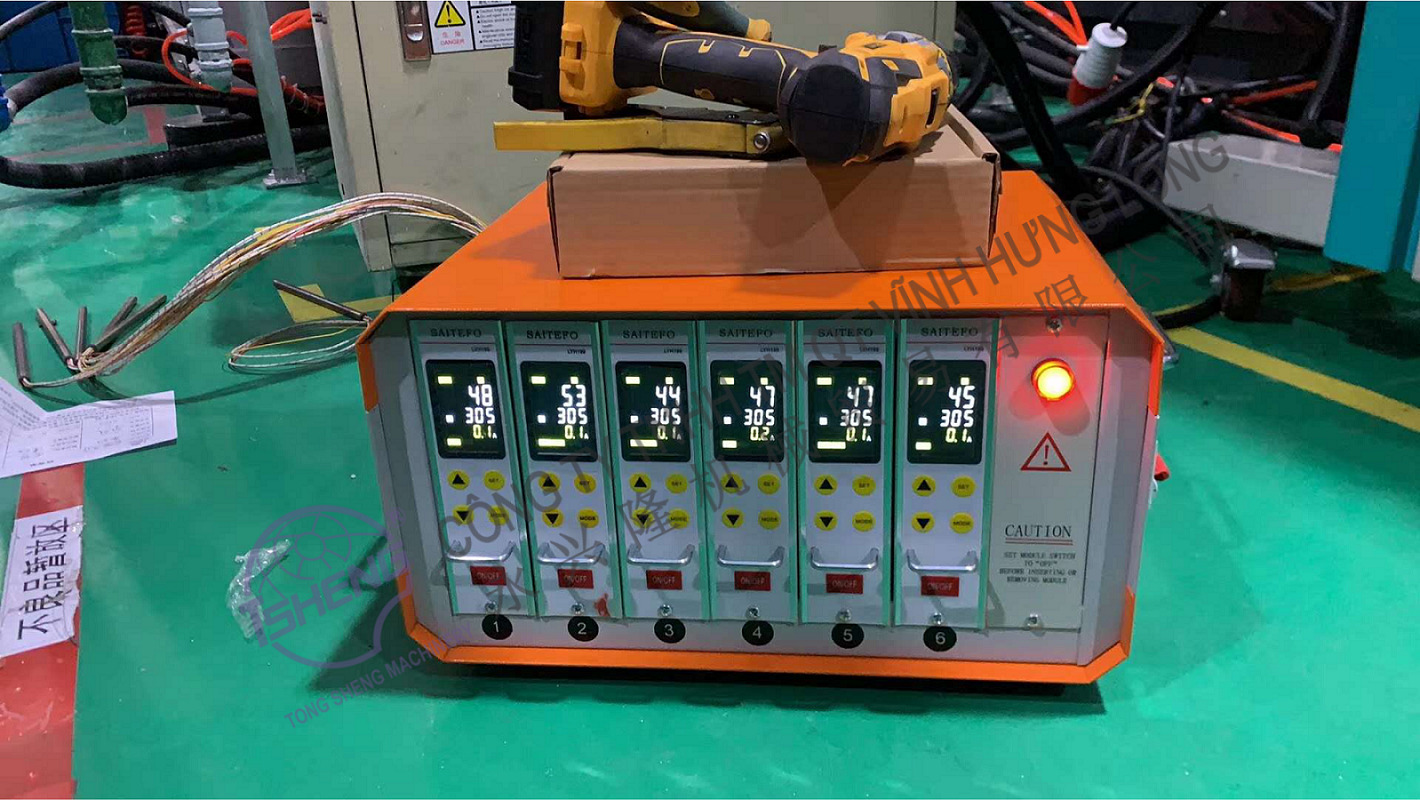

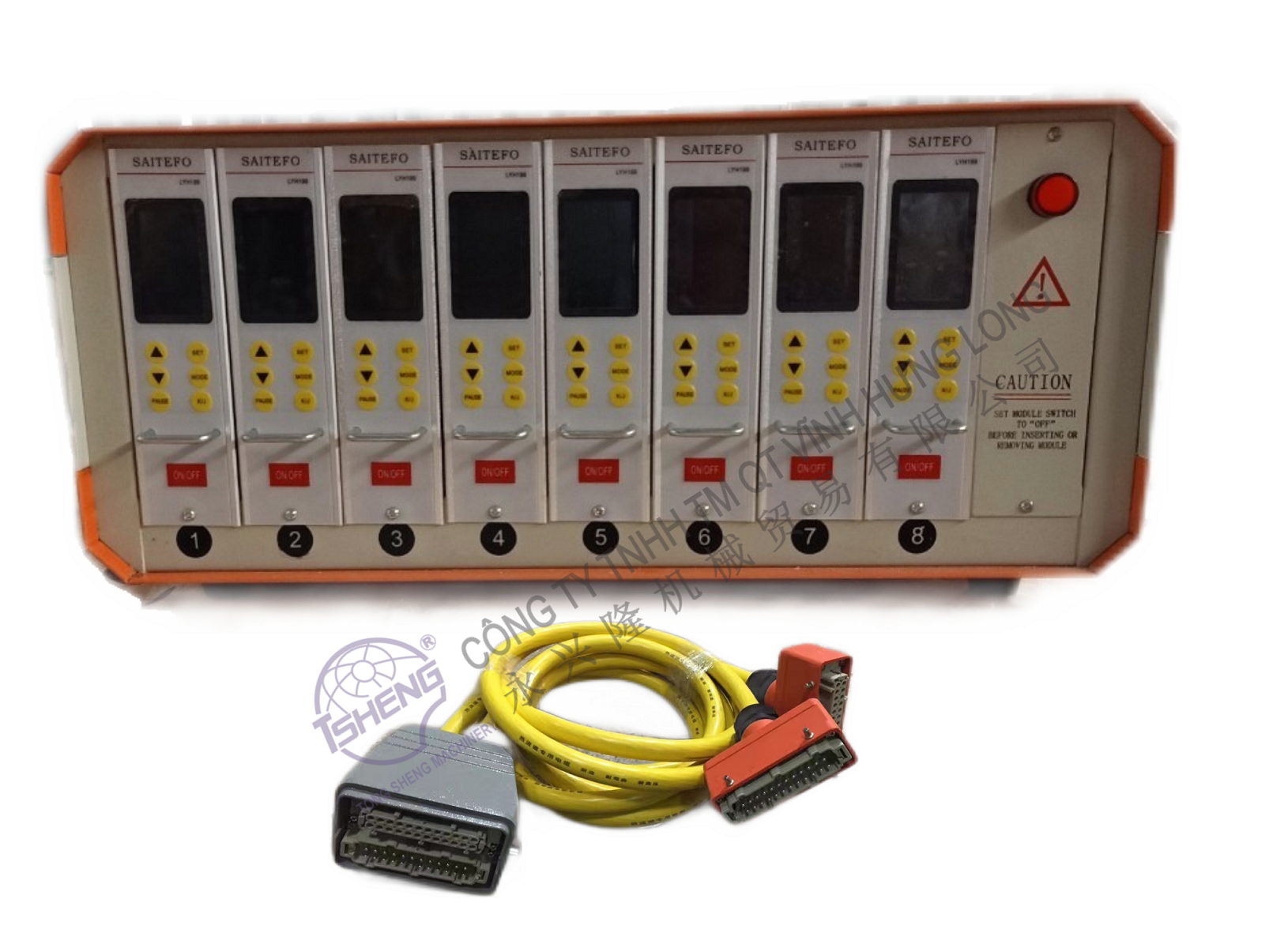

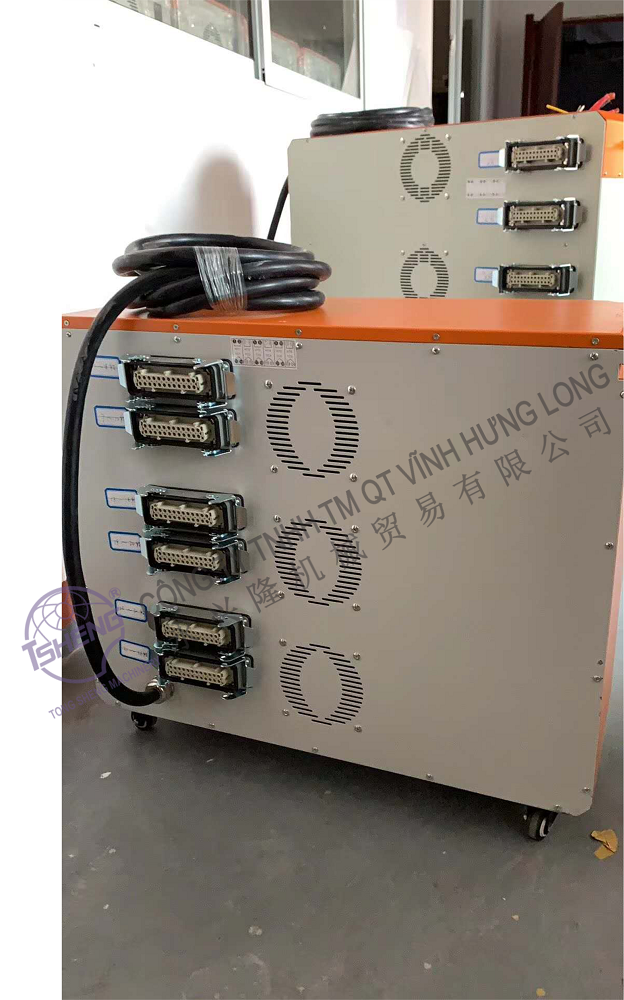

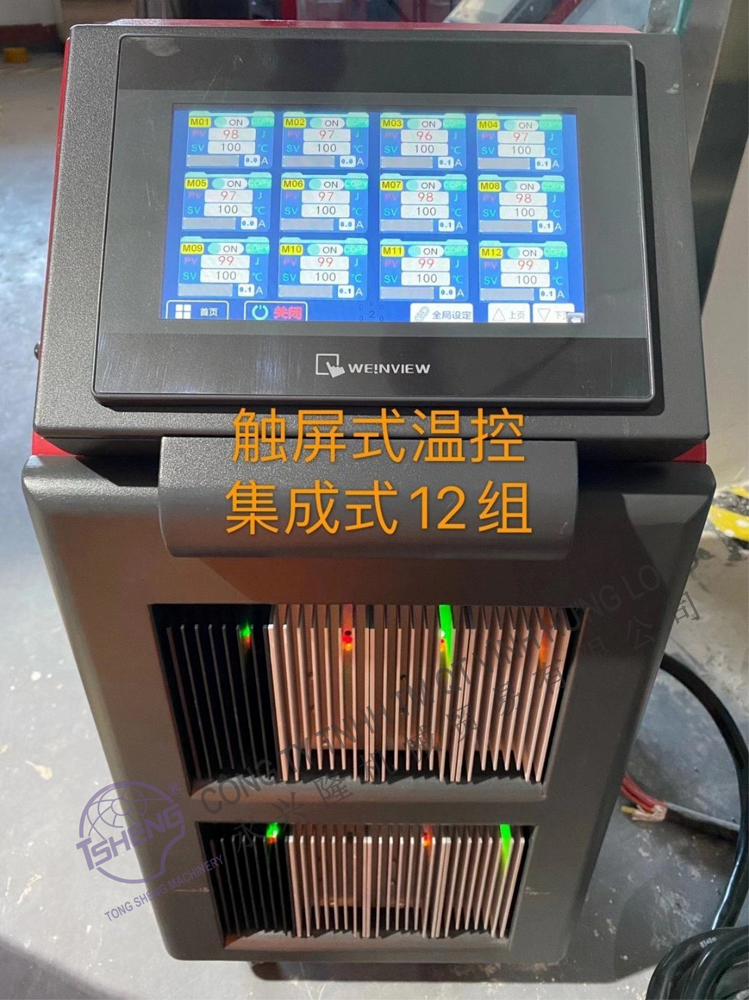

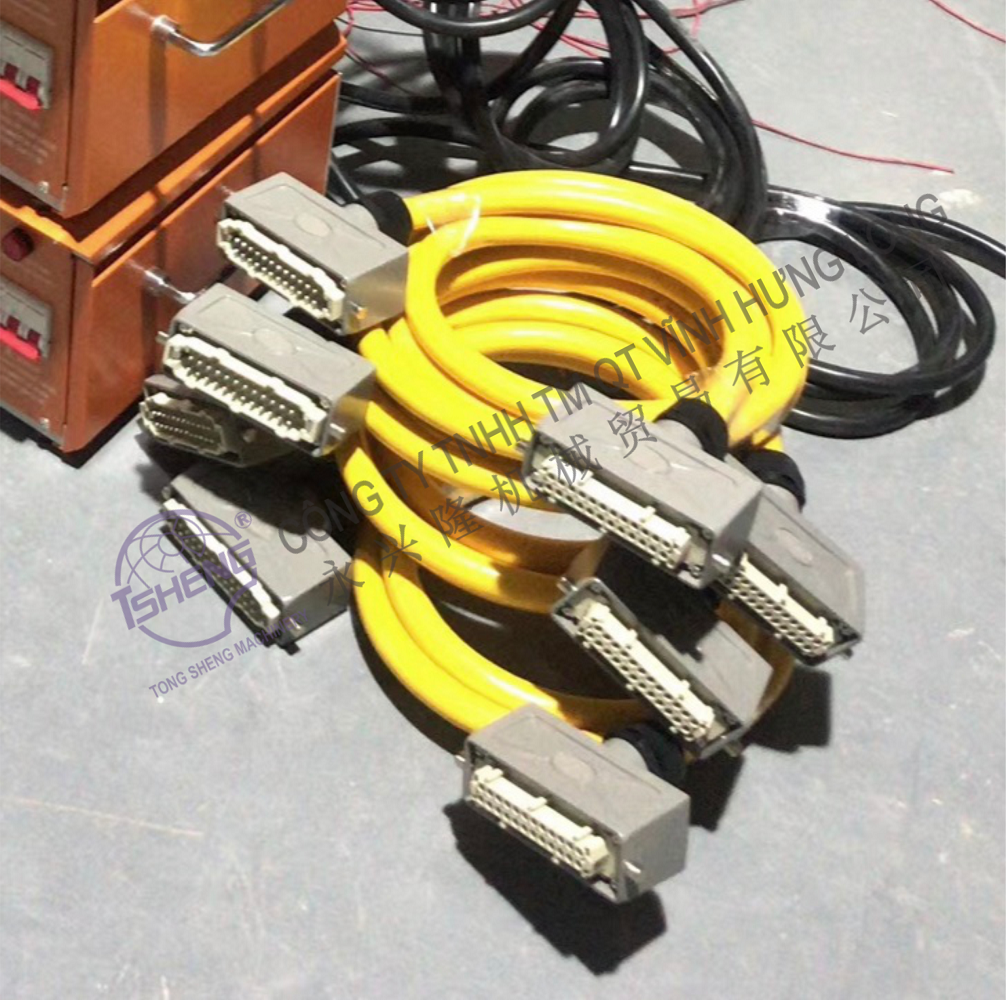

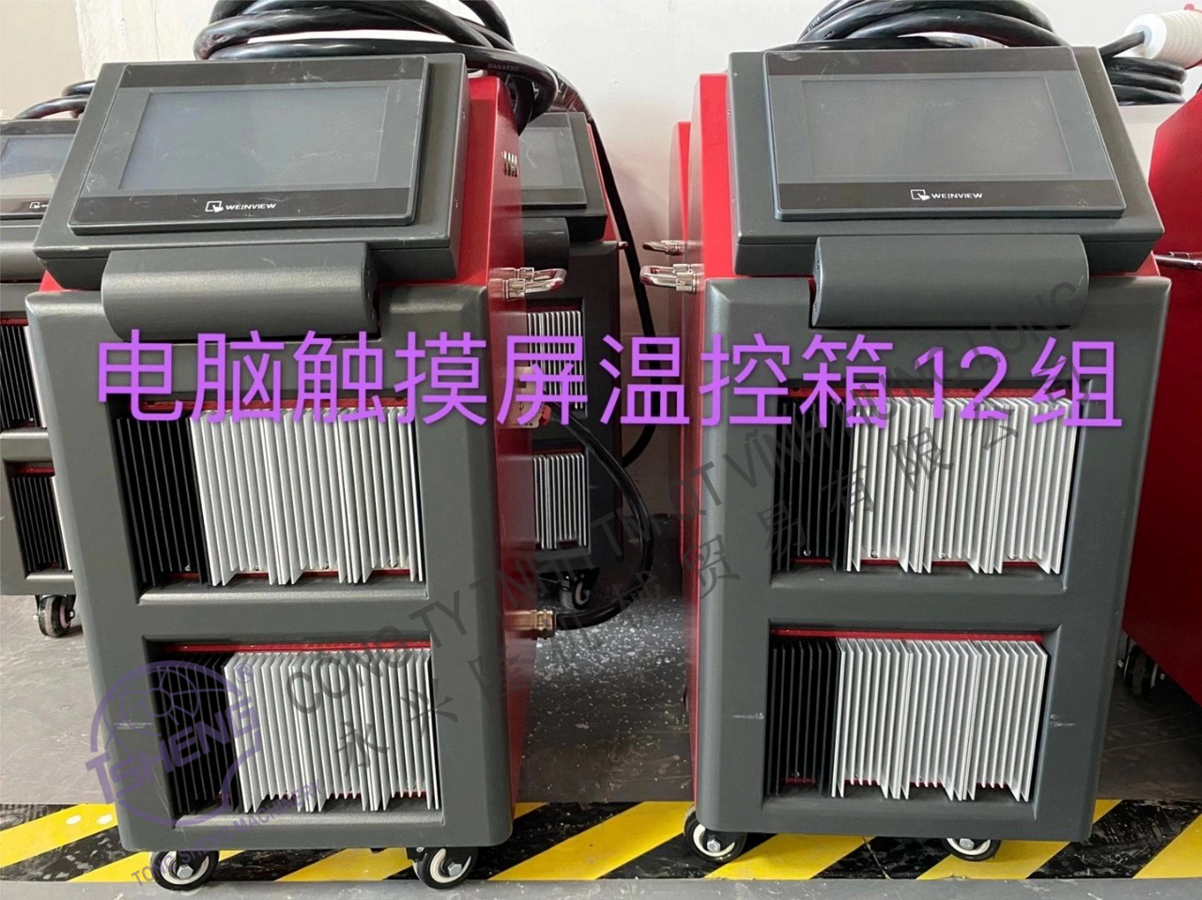

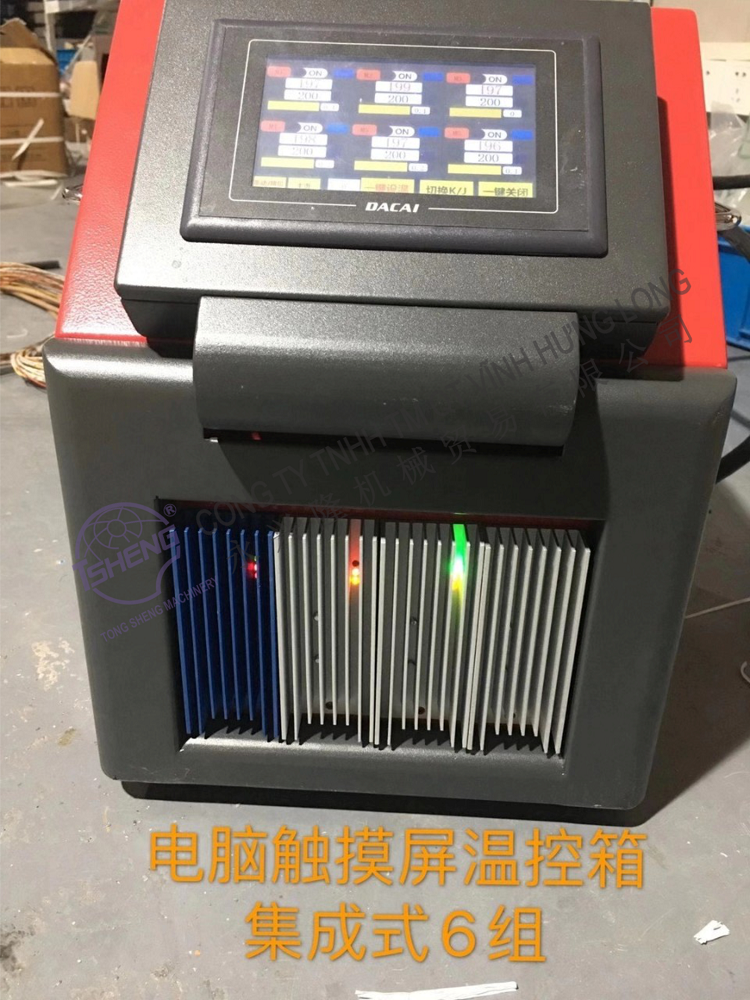

模具热流道温控箱 - SAITEFO价格合理和质量好

*温控卡 可以单独零售

 系列温控卡 (模具热流道温控箱 )说明书

首先感谢您选用本公司产品，LYH-199系列是我公司潜心研发的经济型液晶显示屏温控卡（防烧型温控卡）。它以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定功能。产   品具有测量精度高、多种安全保护功能、抗干扰能力强等优点。适用于热流道系统,控制温度范围在0℃-450℃之间加热的应用而设计，操作简便，易学易用。如有故障温控卡会报警声，温控卡显示屏幕上会有文字 提示，可根据提示查找故障原因 。

* 技术指标

* 使用温控卡只需两步骤

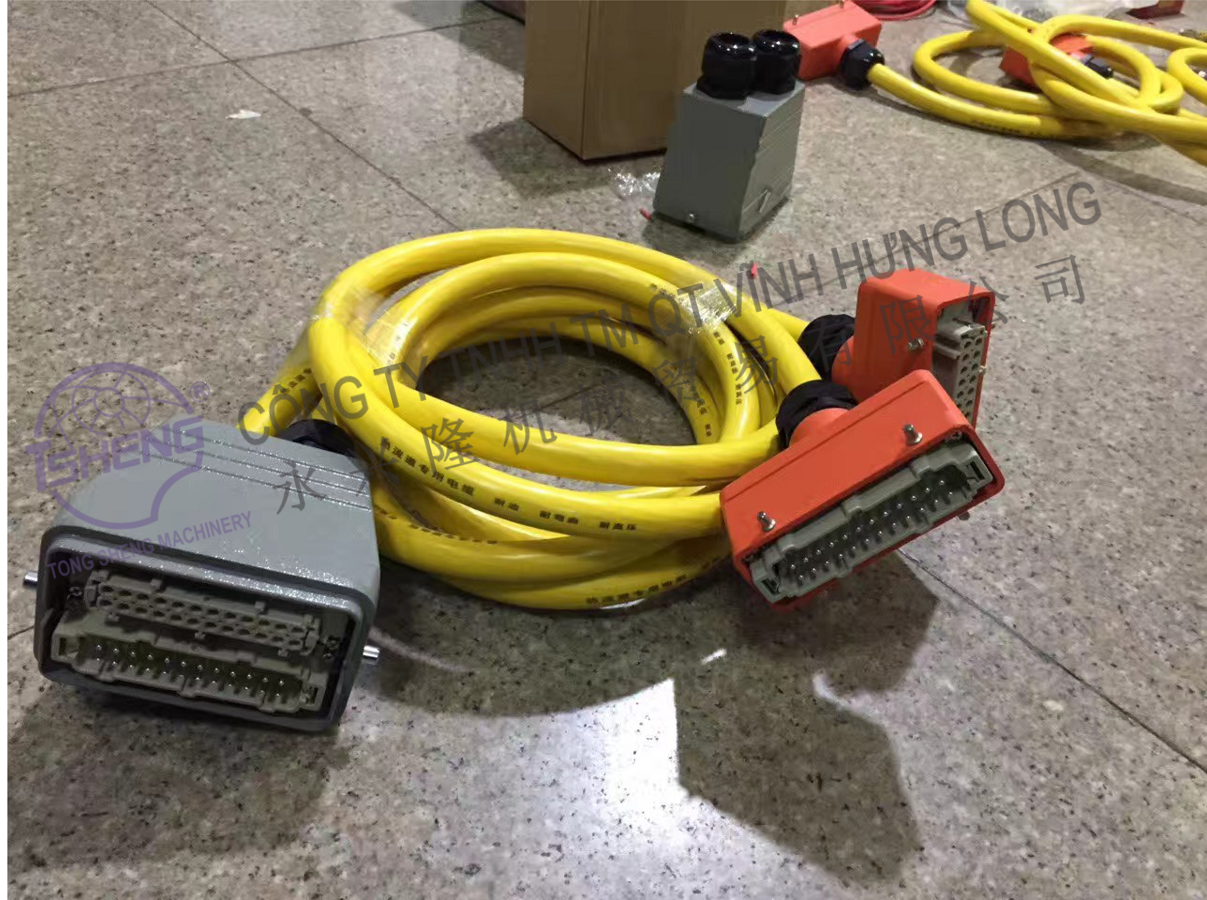

1先将电源进线和模具连接线接好，然后打开后面板总电源开关，电源接通后机器会滴一声，此时机器已经进入待机状态。如果要给模具加热点按ON/OFF键，这时机器就会进入工作加热状态，如果有报警，机器将一直报警，不进入工作状态，随之报警输出滴和显示闪烁。详见报警说明

2在工作界面下，点按SET键，主屏显示SV.点按MODE键设定温度值个位.十位.百位数闪跳按▲键或者▼键，可选择所需要的设定温度值，然后点按SET键确认，设定温度值会被保存。长时间按▲或者▼键表示连续增加或者减设定温度，达到所需温度和点按SET键确定并退出。（温馨提示：首次使用温控卡建议自整定调节PID参数，控温更稳定。自整定长按▼键，此时屏幕显示 自整定 文字，

3  PAUSE键为待机模式按键，按此键3秒后屏幕显示stby闪烁.温度缓慢会降低50度.（比如：生产需要时温度为220度.工人只需要按PAUSE键.温度会降至170度恒温；确保热流道内温度不破坏塑胶性能和导致堵流道射咀.或停机后热流道温度降至常温，节省时间及电费浪费，）恢复生产按PAUSE键3秒即恢复原设置温度，

1 产品功能

u熔丝损坏检测。保险丝损坏或者接触不良会报警，屏幕提示：保险丝坏

u负载开路检测。开机时或使用过程中负载接线断开或者可控硅故障。会报警，

u开机软启动功能（默认3分钟，输出功率20%。可调节）

                u超温切断电源保护（默认超温20℃，可调节）超温自动切断输出回路。

u热电偶异常：屏幕显示：传感器接反.传感器断开.传感器异常。

u电源错接380V保护功能：开机时发现错接380电源，温控卡会报警此时机器无法工作。错误代码显示380V。

u热电偶加热线路混淆错接检测。开机检测出传感和负载接错，屏幕显示报警.停止输出不工作。

u大电流限制，温控卡使用更长久

u线性电压控制输出，保护加热管（软启动功能）

u电流和输出比例显示，上下限报警，手自动输出方式

                u温控卡 兼容YUDO、Athena、DME、PCS、INCOE等市面通用品牌的温控卡

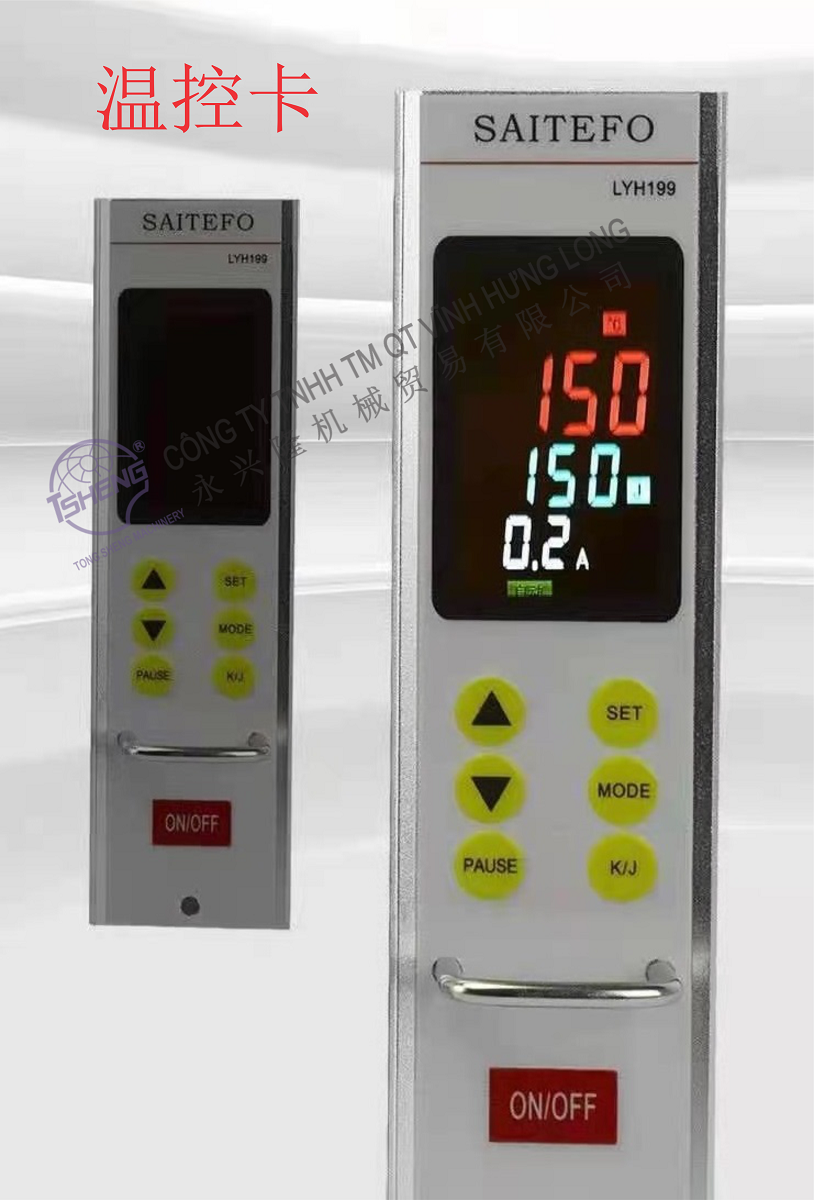

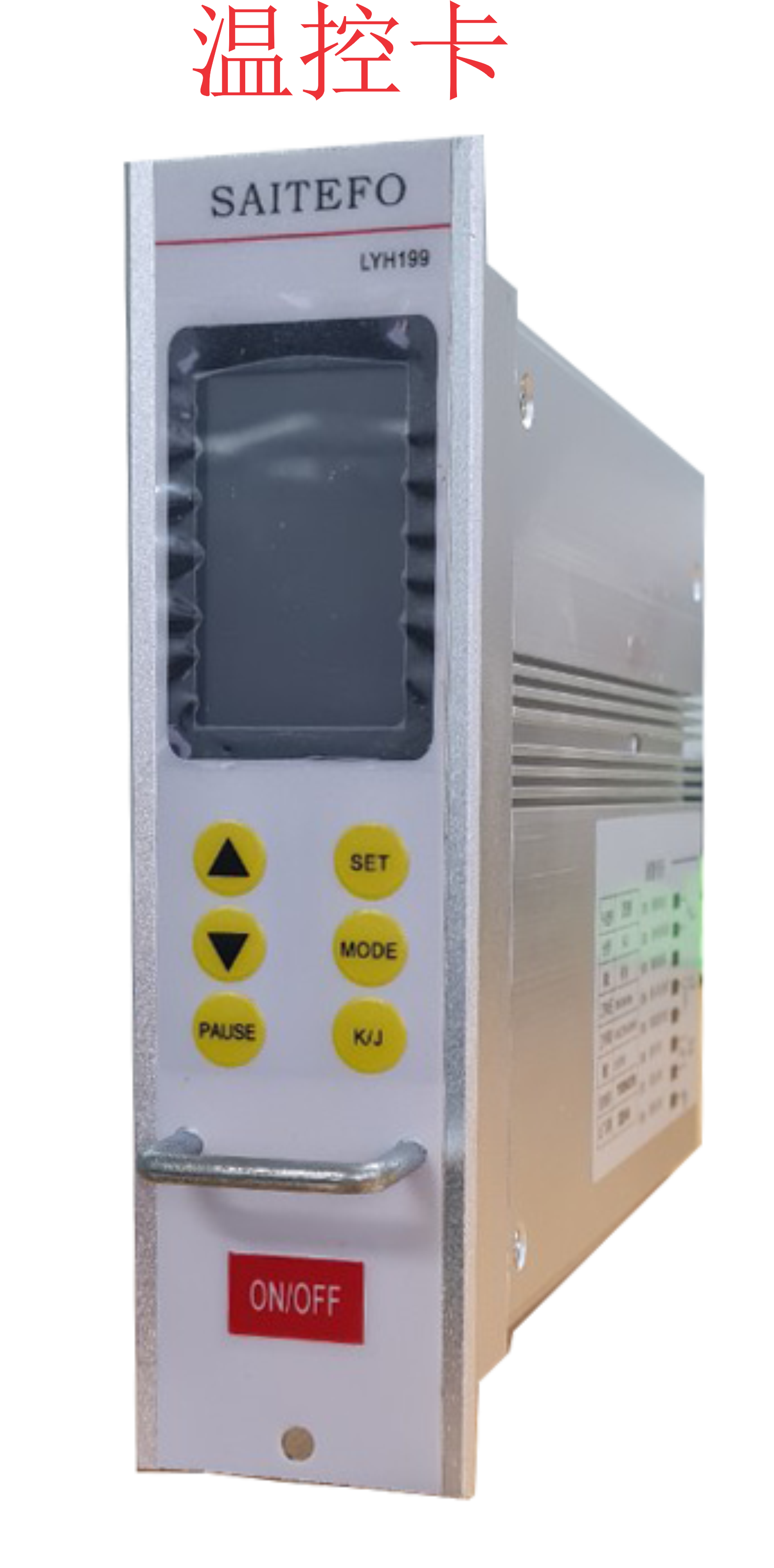

1 操作面板说明

    ① 电源开关键：ON/OFF按键为开启或关闭控制卡。

    ② 主显示：

    A、测量模式：显示实时测量到的温度值。

    B、参数模式：显示被设置的参数号。

    C、报警模式：当控制器出现故障时，屏幕显示对应的故障文字及代码：见故障代码注释。

③ 副显示：

    A、目标值模式：在正常测量且自动控制模式下，显示受控的目标温度值。

    B、参数模式：显示设置的所需要目标数值。

    C、手动模式：显示手动输出量百分比。手动 控制时点亮。

          控制器在（输出）时文字提示闪烁。

          控制器在（软启动）状态时文字提示。

          控制器在（自整定）状态时文字提示。

 SET键：

  A、长按：在显示模式，长按用于进入参数 设定模式。或从参数设定模式进入正常显示模式。

   B、短按：用于保存设定的参数。

⑪ MODE键

   A、长按：长按6秒感温线型号J或K型自动更改在显示屏幕模式，进入待机模式.。

   B、短按：在参数值设置模式数值移位功能。

⑫ 设定值累加键：

   A、短按▲：用于增大被设定的数值，连续按住该键，累加速度加快。

   B、长按：在显示模式，进入手动输出模式。

⑬ 设定值累减键：

   A、短按：用于减小被设定的数值，连续按住该键，累减速度加快。

   B、长按：在显示模式，进入自整定。

1 报警说明

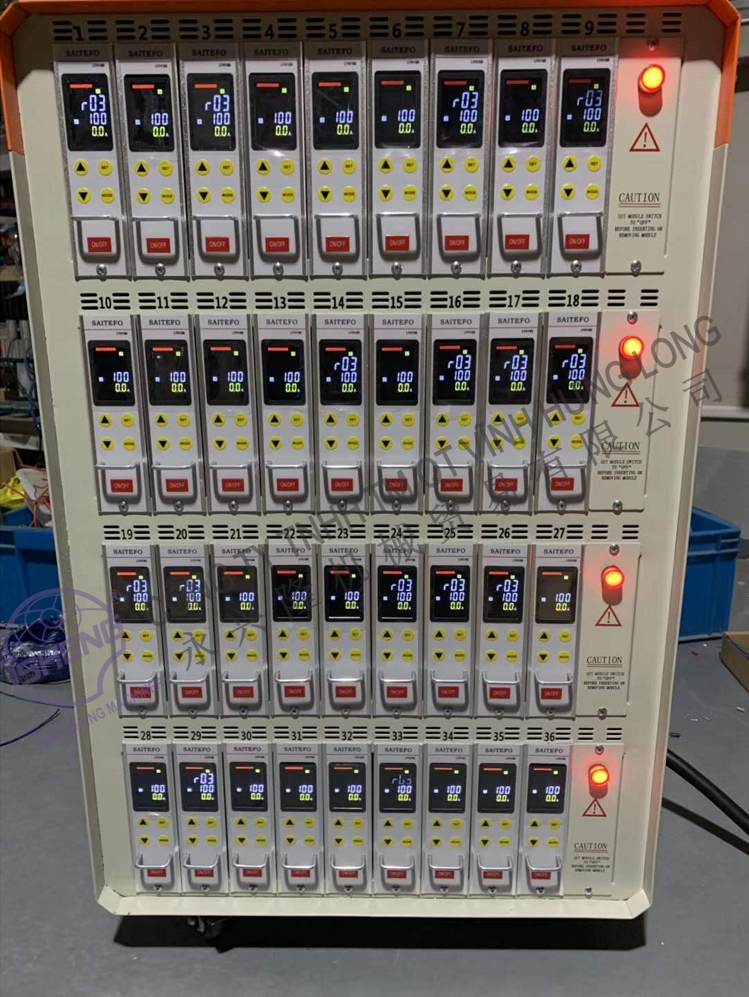

  传感器接反 r01         传感器接负载 r02

   热电偶开路 r03         电源错接380V r04

   负载接传感器端r05       负载开路（可控硅故障）r06

   保险丝1断 r07          保险丝2断 r08

1 快捷键操作

  电流显示按MODE键一下

  输出百分比显示按MODE键两下
