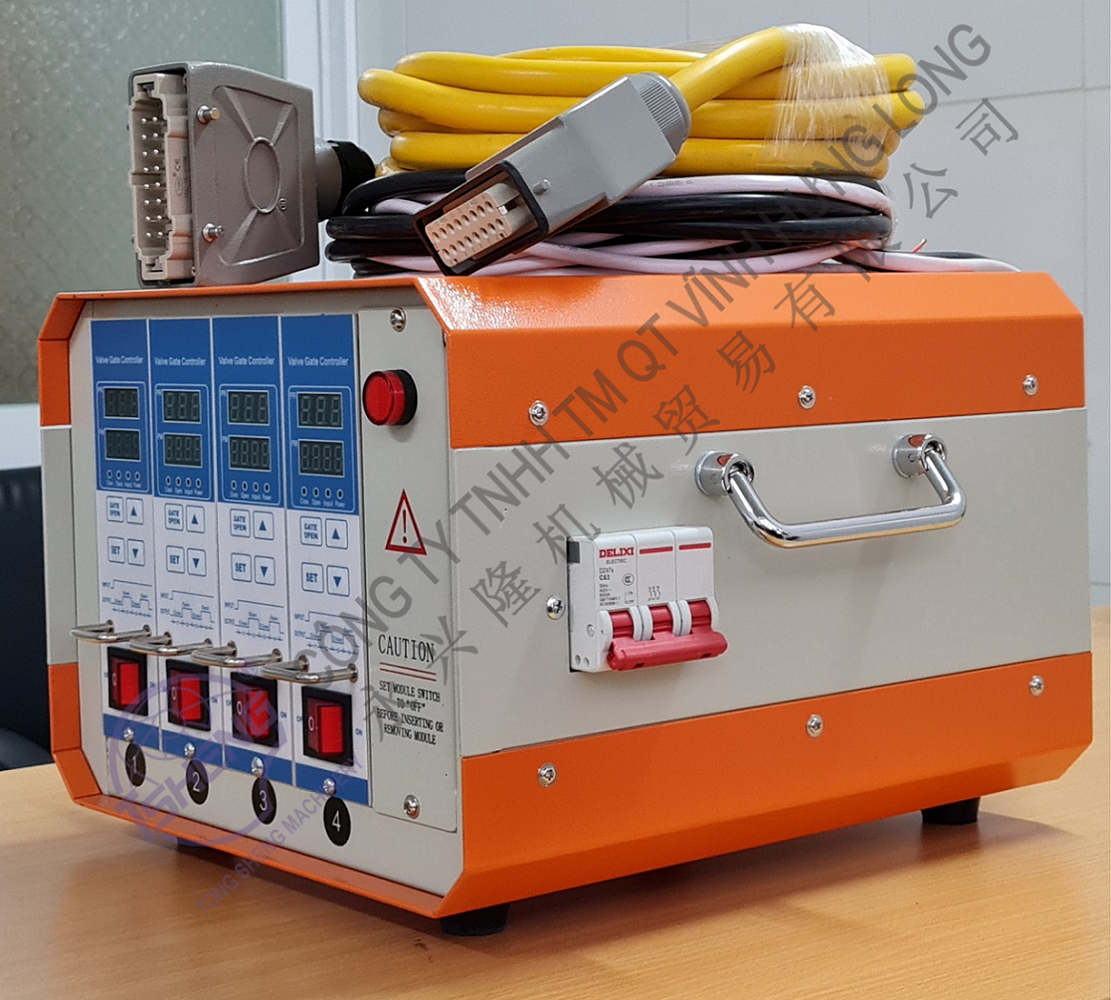

Bộ Điều Khiển Thời Gian ( Sequential Timer Controllers For Injection Molding )

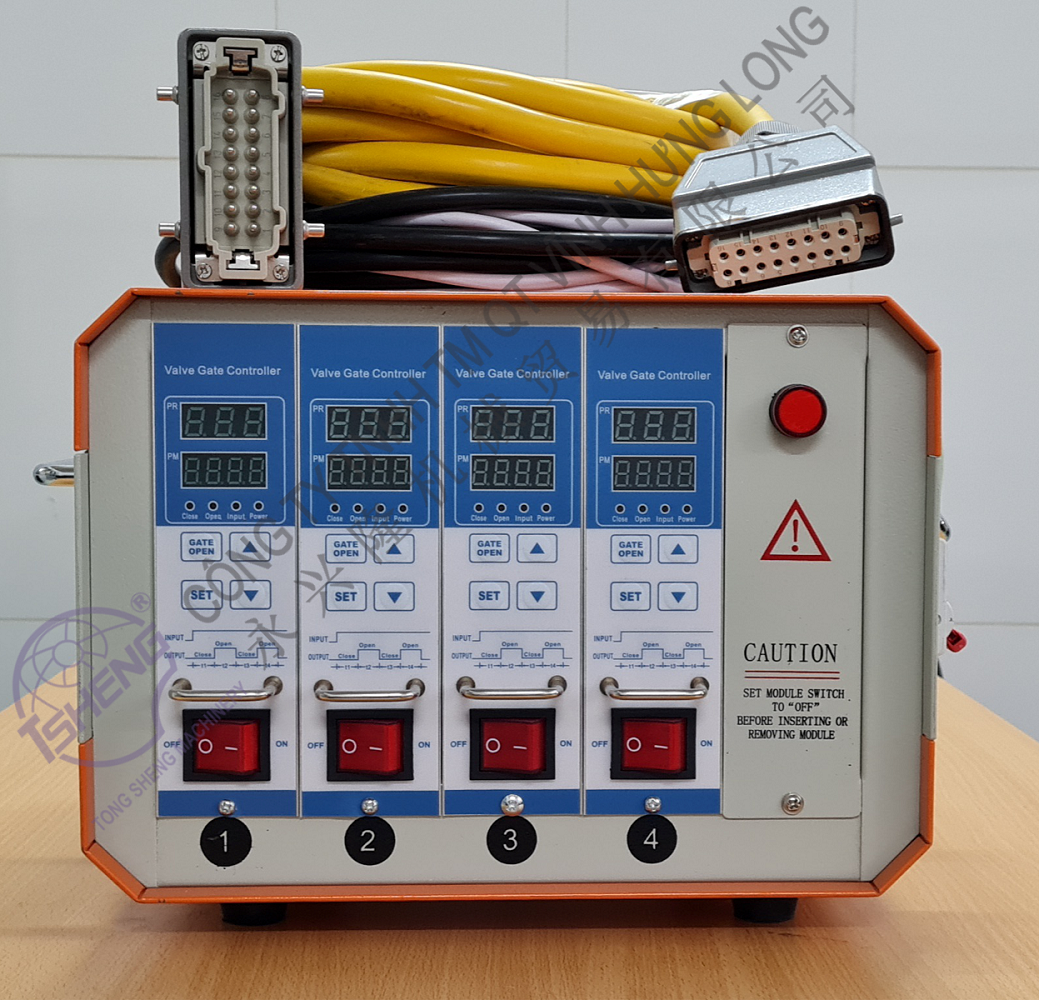

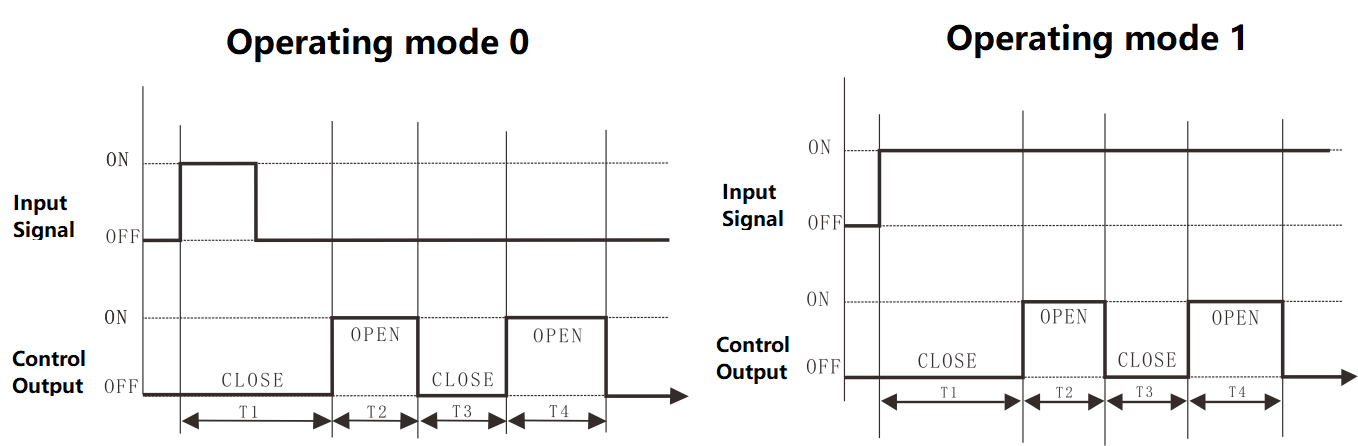

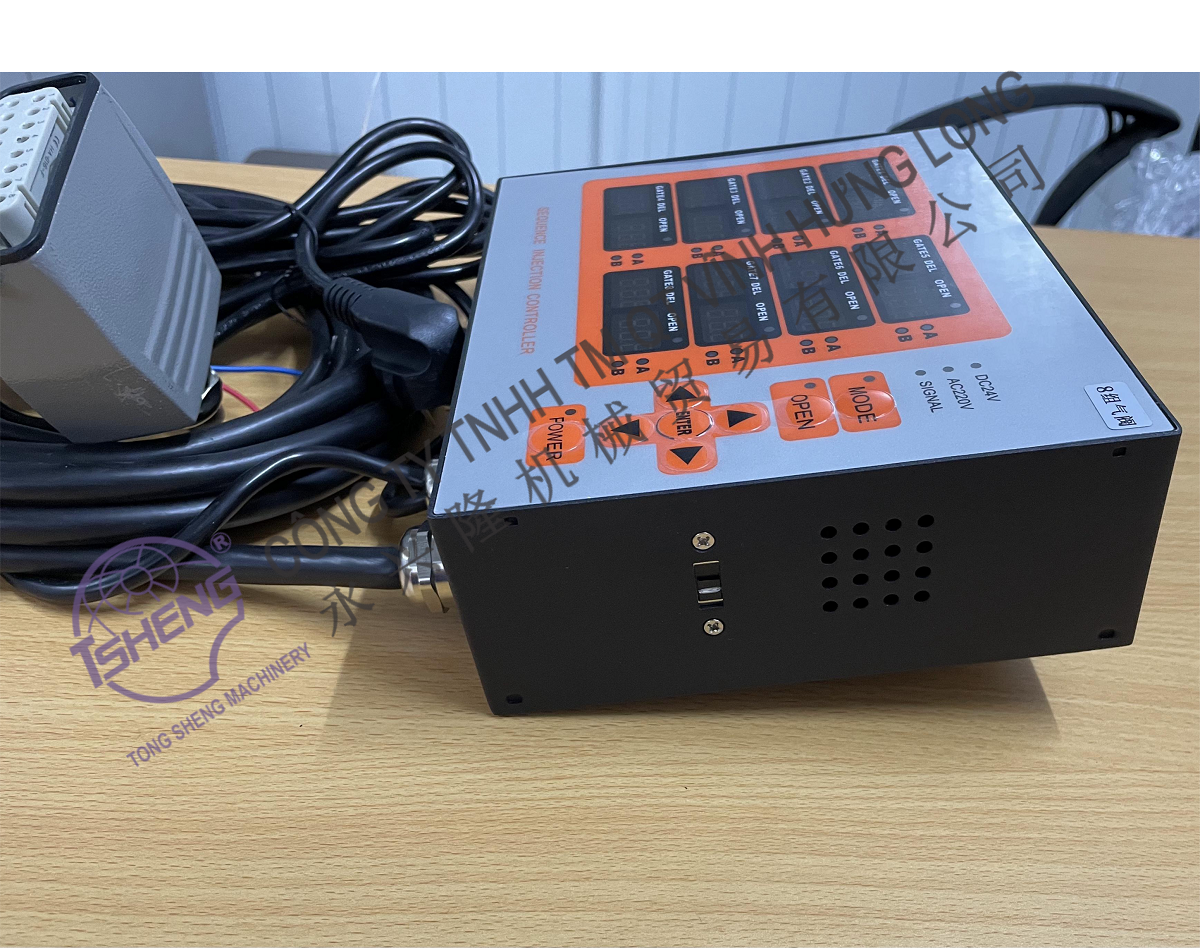

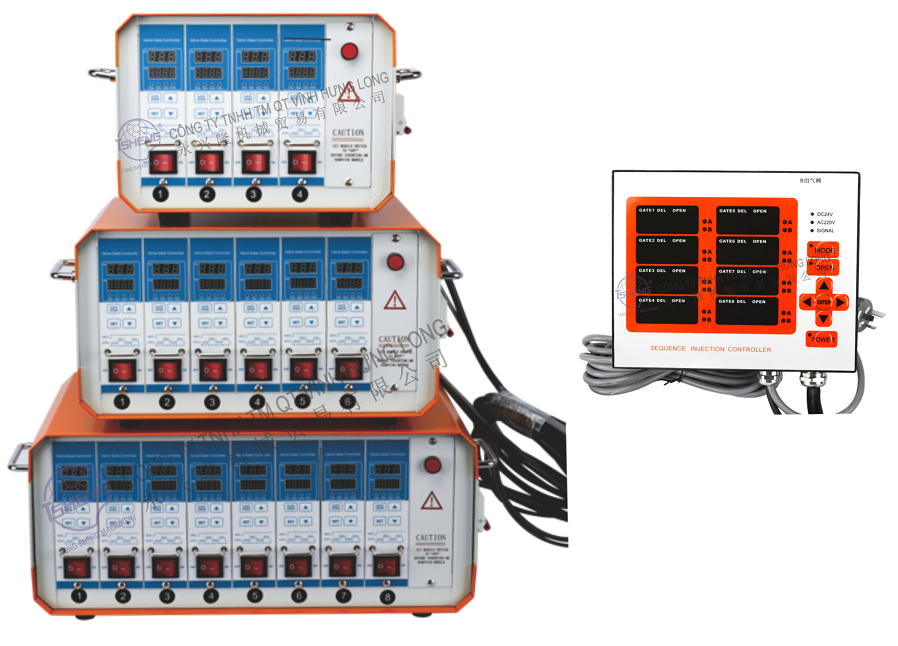

2 chế độ hoạt động 0 và 1

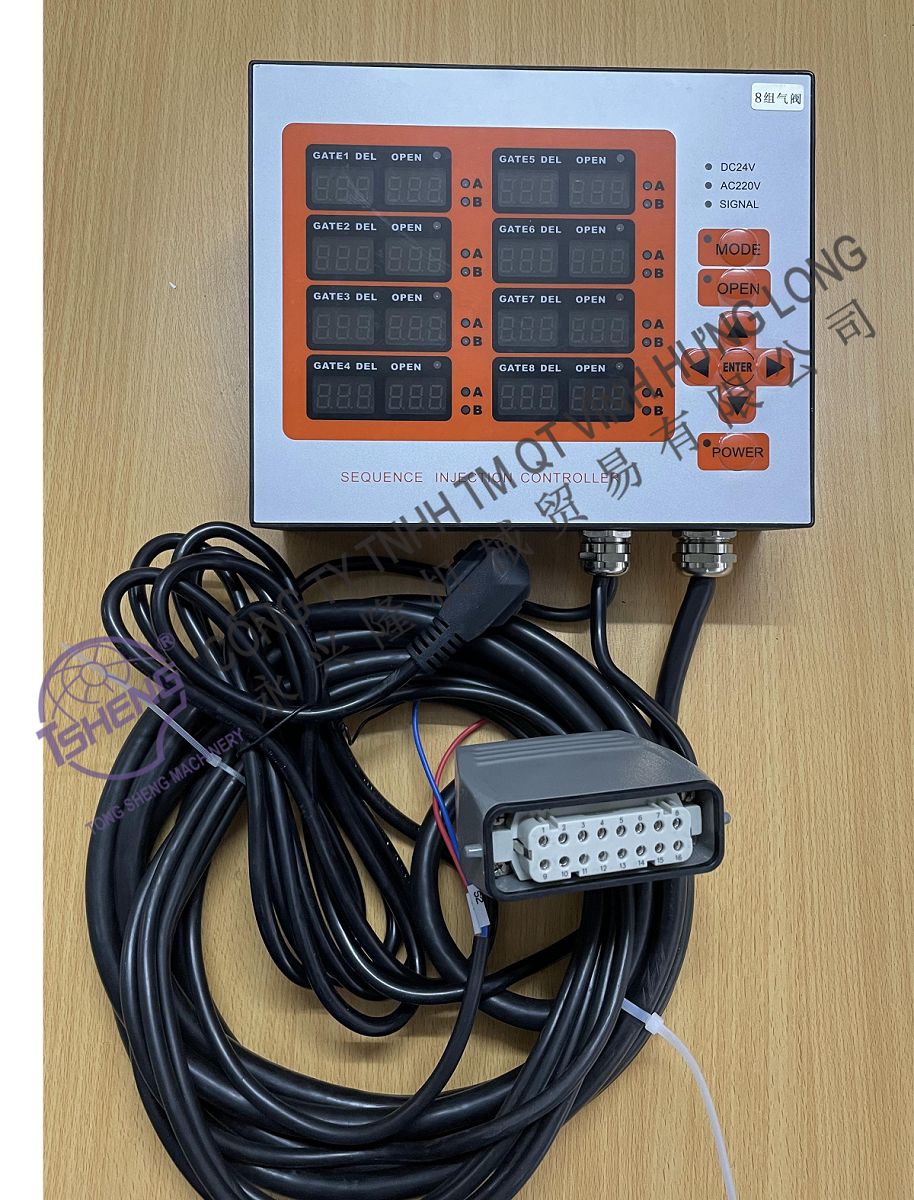

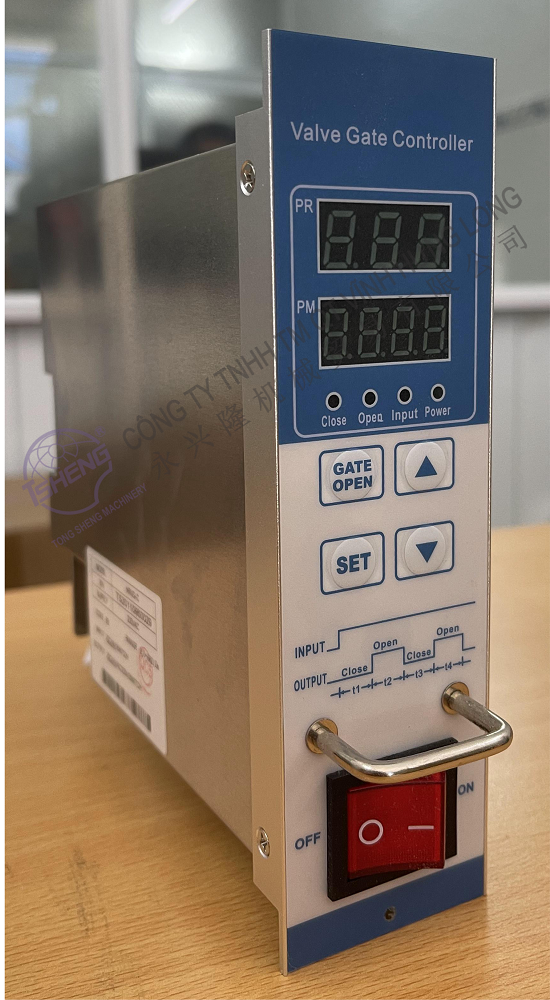

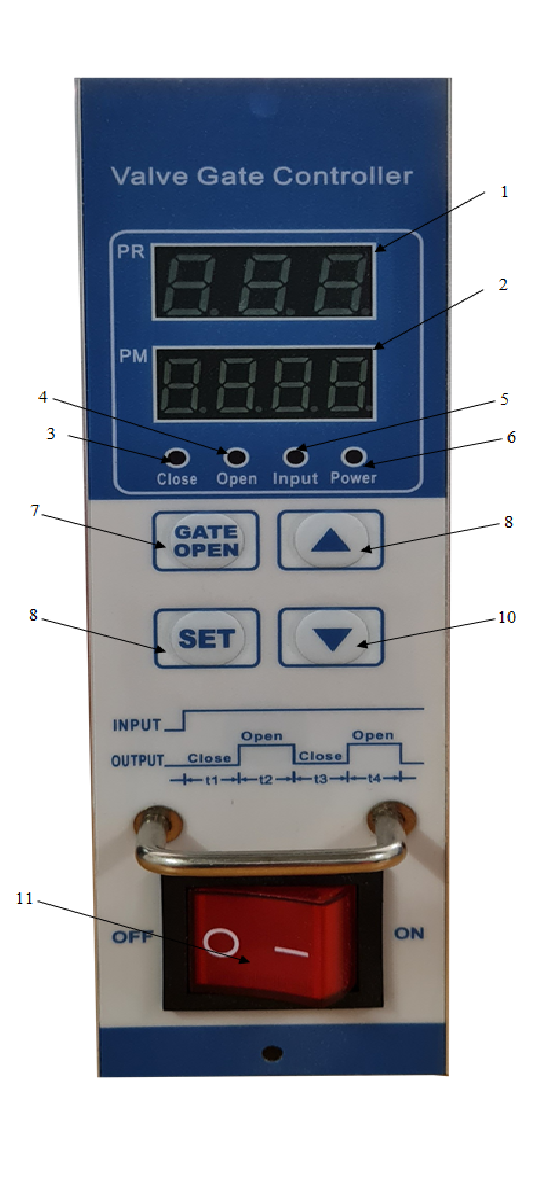

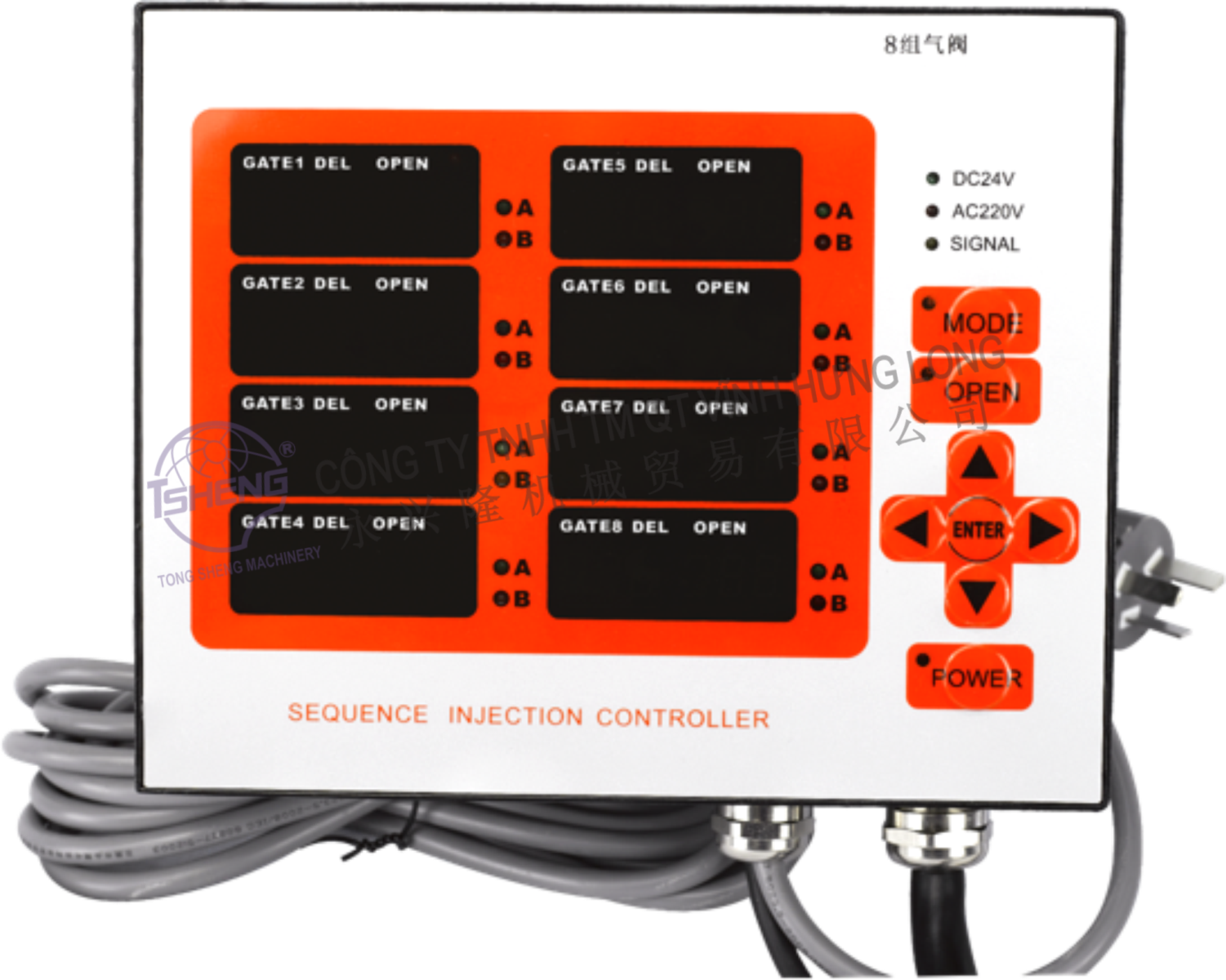

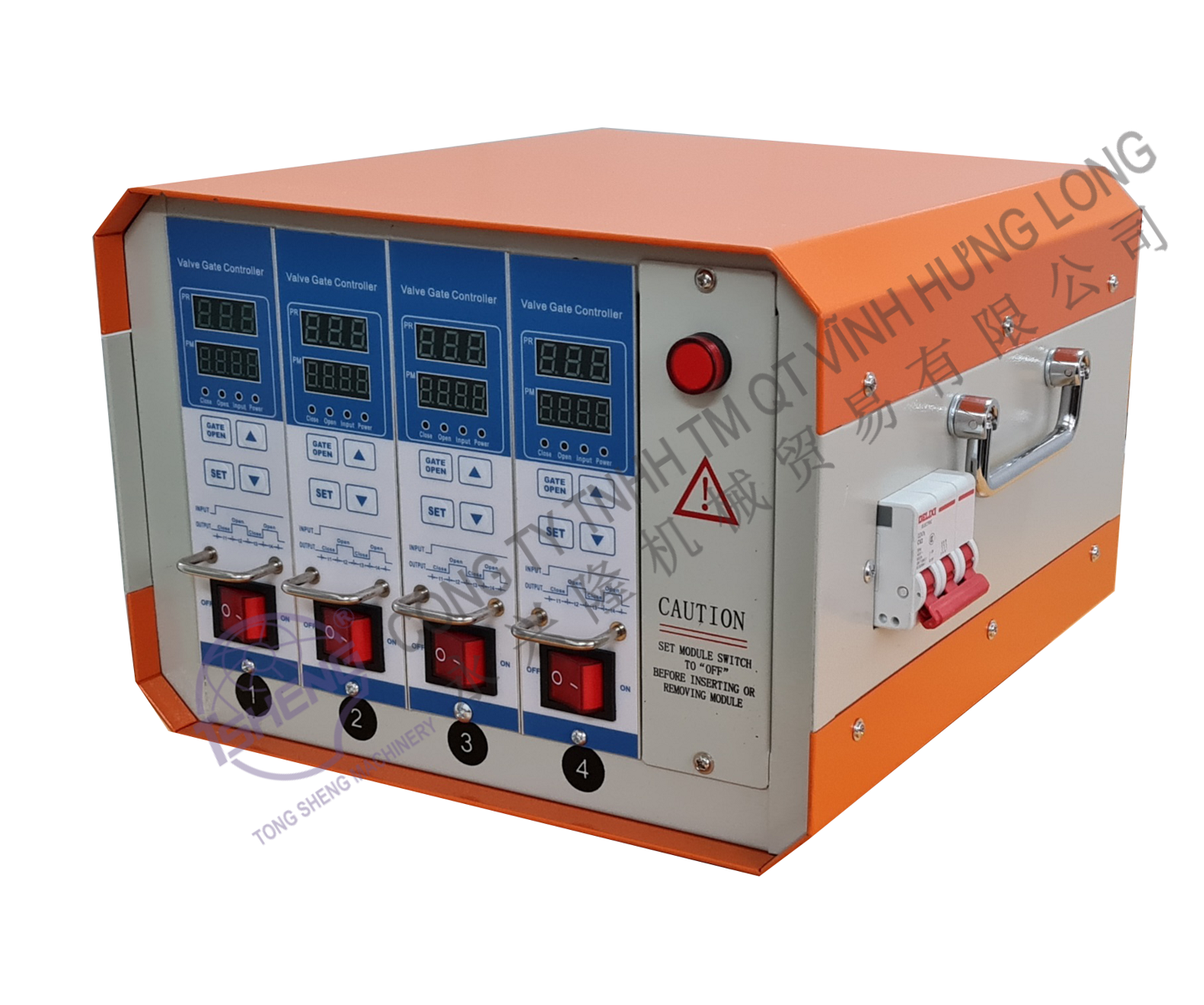

1. Cửa sổ hiển thị chính: Hiển thị tên của tham số được thiết lập

2. Cửa sổ hiển thị phụ: Hiển thị giá trị của tham số đã cài đặt

3. Chỉ báo đóng van: Đèn báo sáng khi van kim đóng

4. Chỉ báo mở van: Đèn báo sáng khi van kim mở

5. Chỉ báo tín hiệu đầu vào: Đèn báo sáng khi bộ điều khiển là đầu vào tín hiệu

6. Chỉ báo nguồn: Đèn báo sáng khi bộ điều khiển là nguồn điện đầu vào

7. Phím mở van : Nhấn phím này để mở van kim, nhả phím này để đóng van kim; Nhấn và giữ phím này trong quá trình tự động để tự động dừng.

8. Phím tăng số: Dùng để tăng giá trị cài đặt

9. Phím cài đặt: Dùng để vào chế độ cài đặt thông số, hoặc lưu thông số trước đó và nhập trạng thái cài đặt thông số tiếp theo

10. Phím giảm số: Dùng để giảm giá trị cài đặt

11. Công tắc nguồn: Công tắc kiểu Rocker để bật hoặc tắt bộ điều khiển

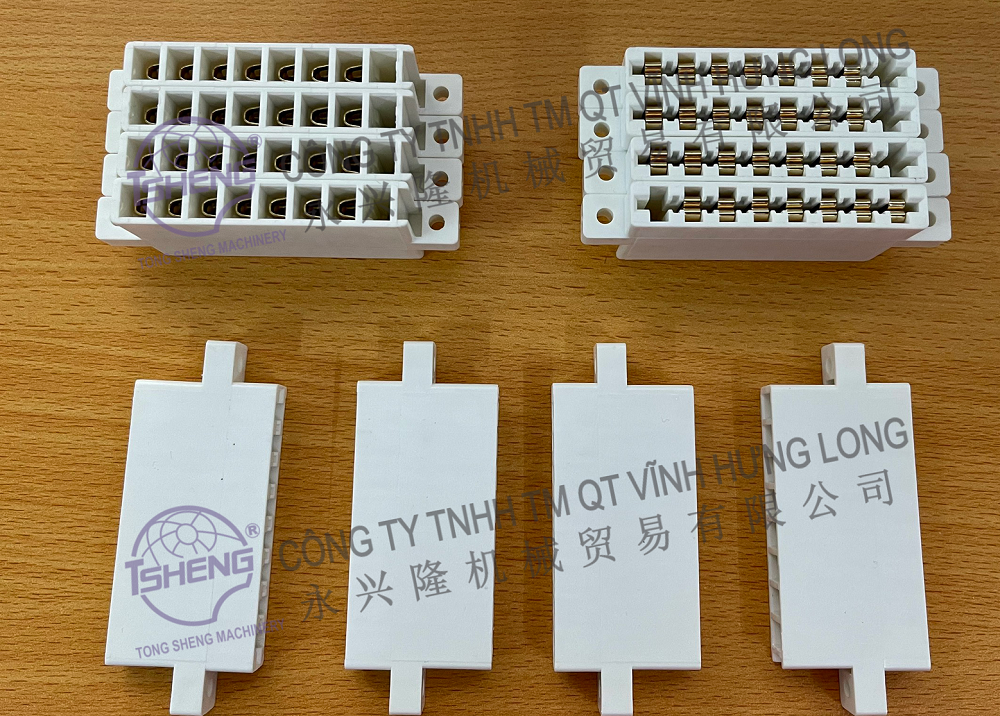

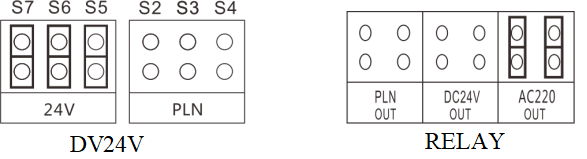

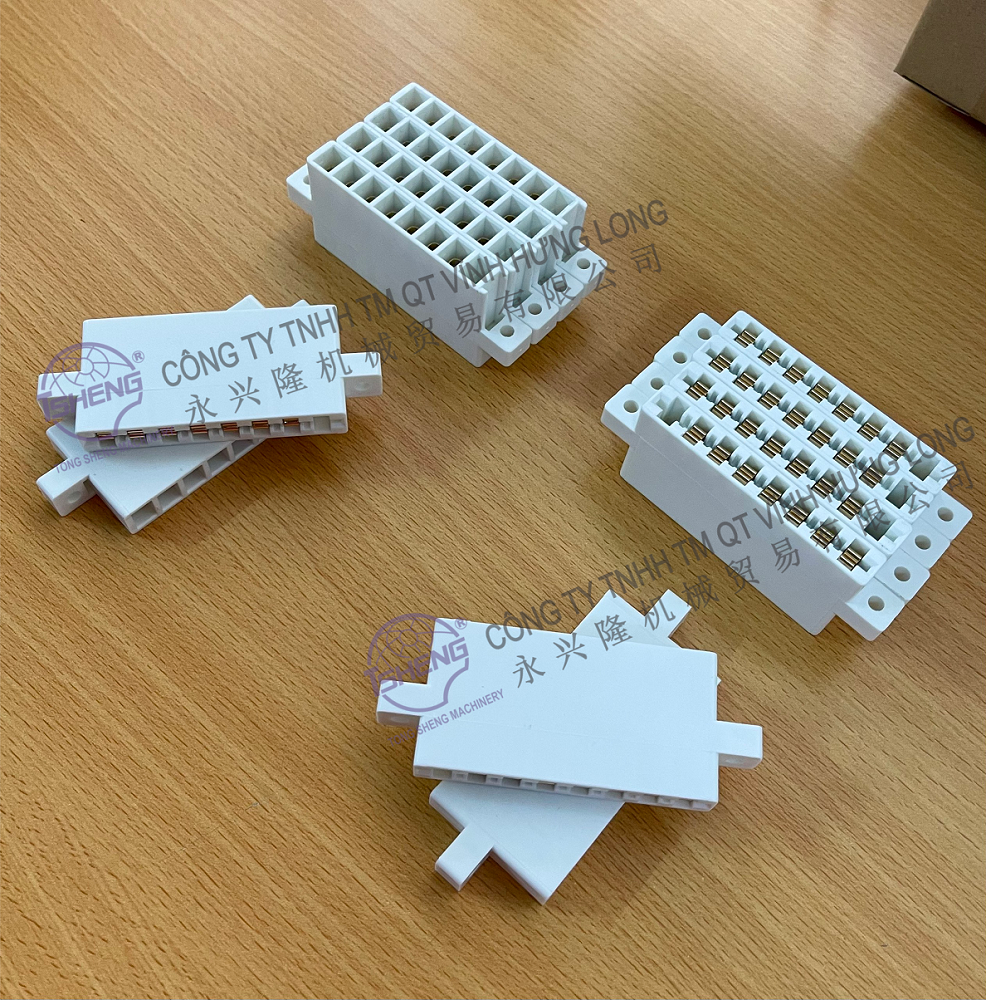

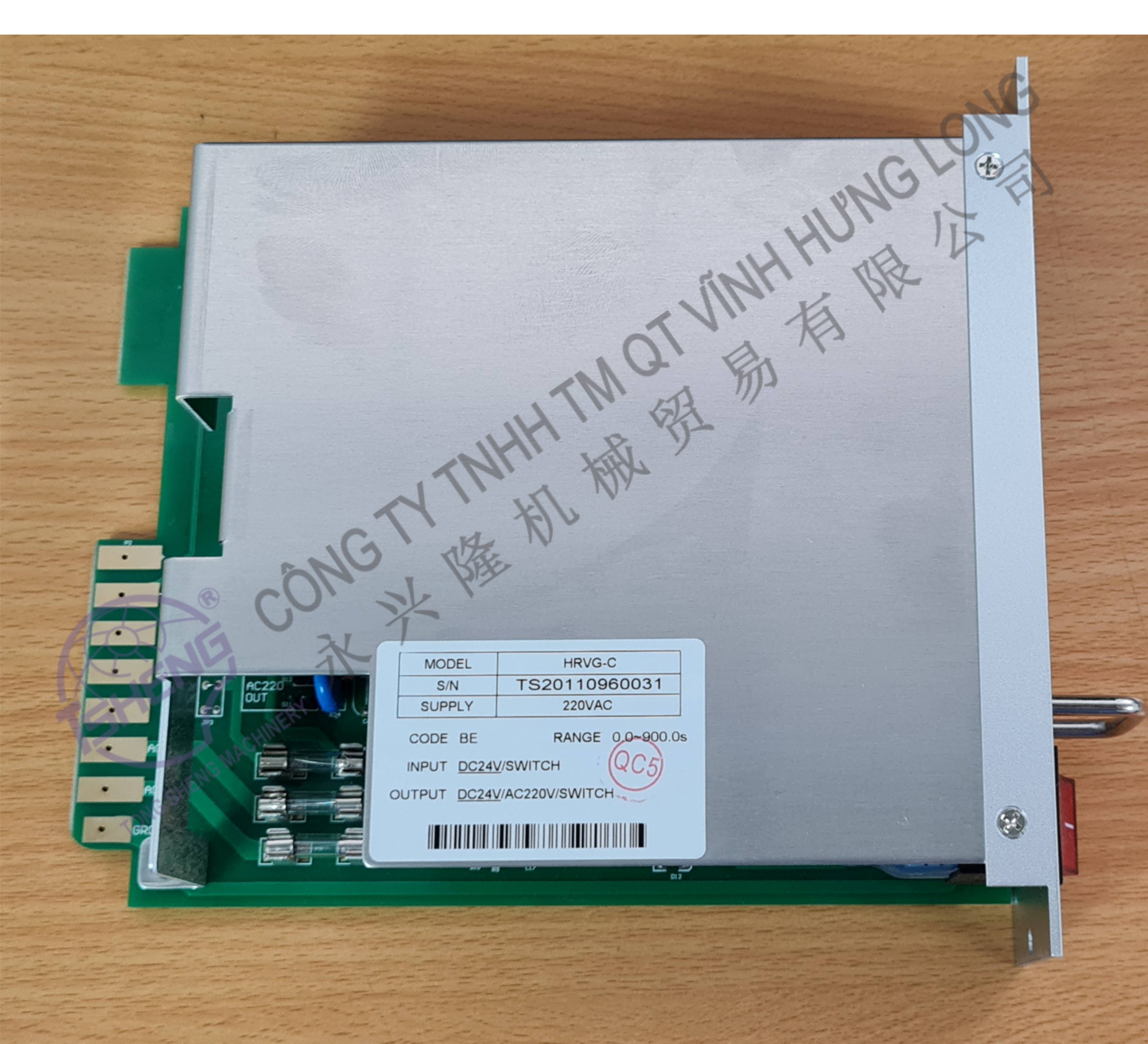

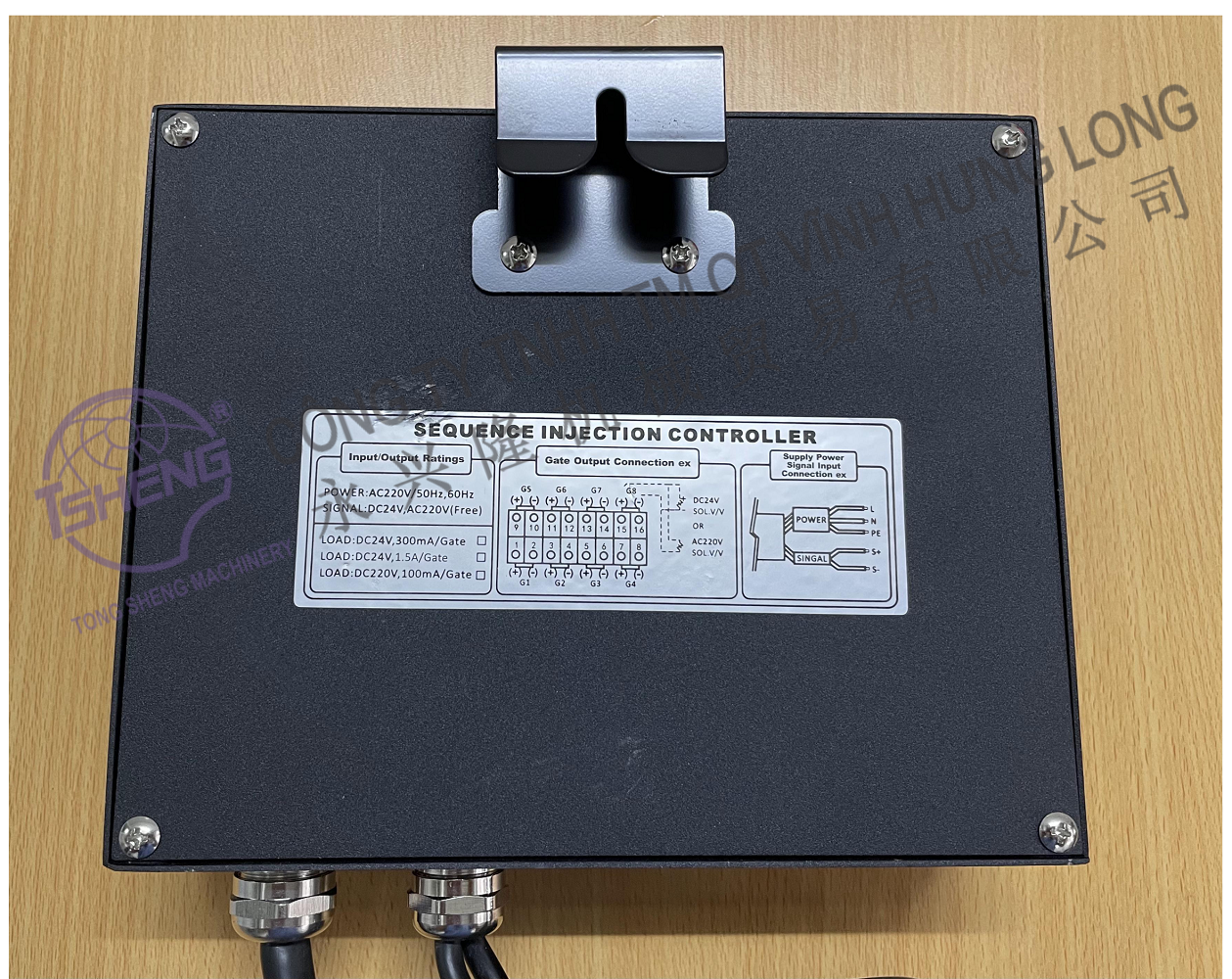

#Khi các tín hiệu khuôn khác nhau được yêu cầu cho đầu vào, hãy lắp đầu tim vào đúng vị trí như trong hình bên dưới khi sử dụng chế độ đầu vào DC24V, hãy chú ý đến cực dương và cực âm của các đầu tim khi đấu dây.

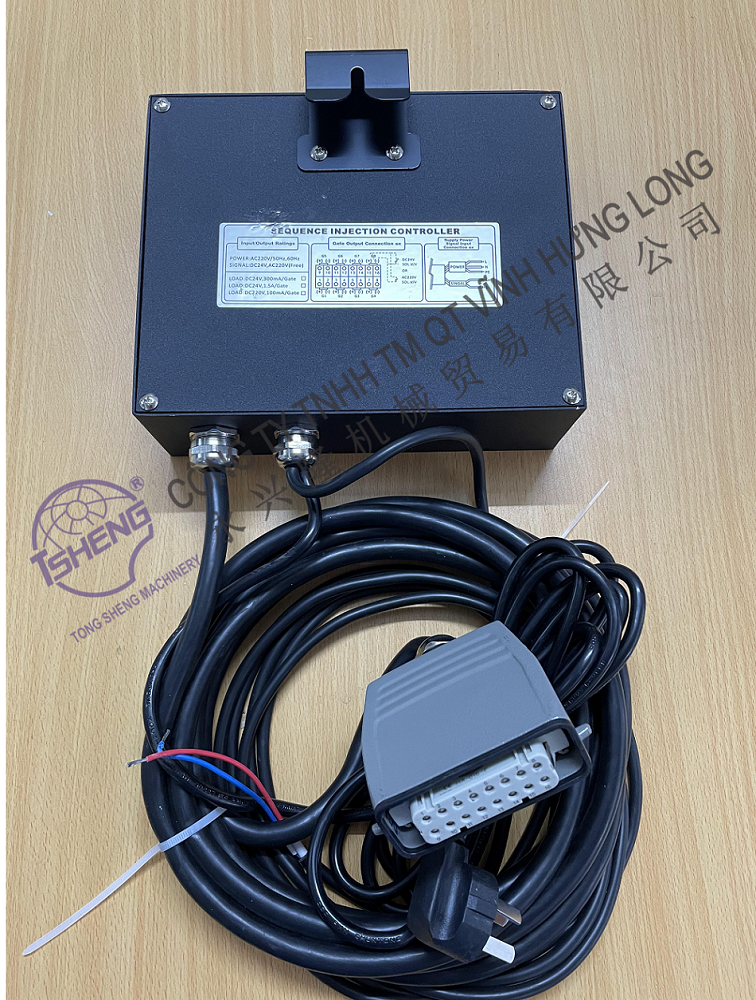

#Đầu ra của bộ điều khiển thời gian thường được sử dụng để điều khiển van điện từ. Có ba loại đầu ra để lựa chọn đáp ứng nhu cầu  của người dùng khác nhau.

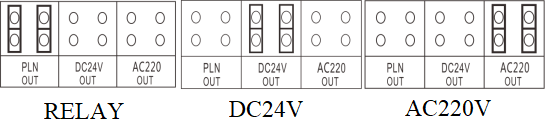

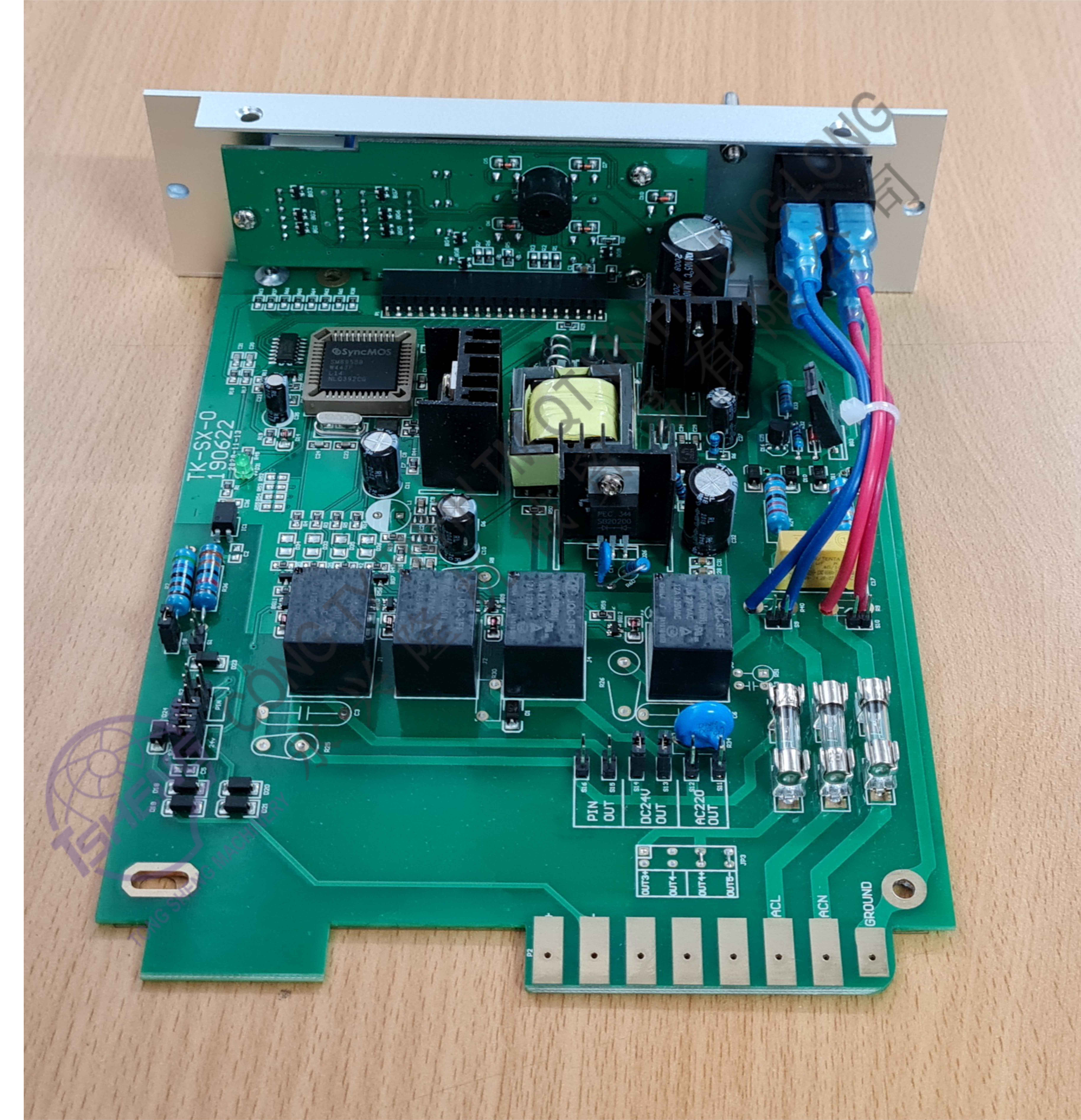

Có thể chọn đầu ra AC220V, đầu ra DC24V hoặc đầu ra chuyển đổi, chọn thông qua đầu tim của JP2.
