Thương hiệu : SAITEFO

Nguồn gốc : Chính hãng

Bảo hành : 1 năm

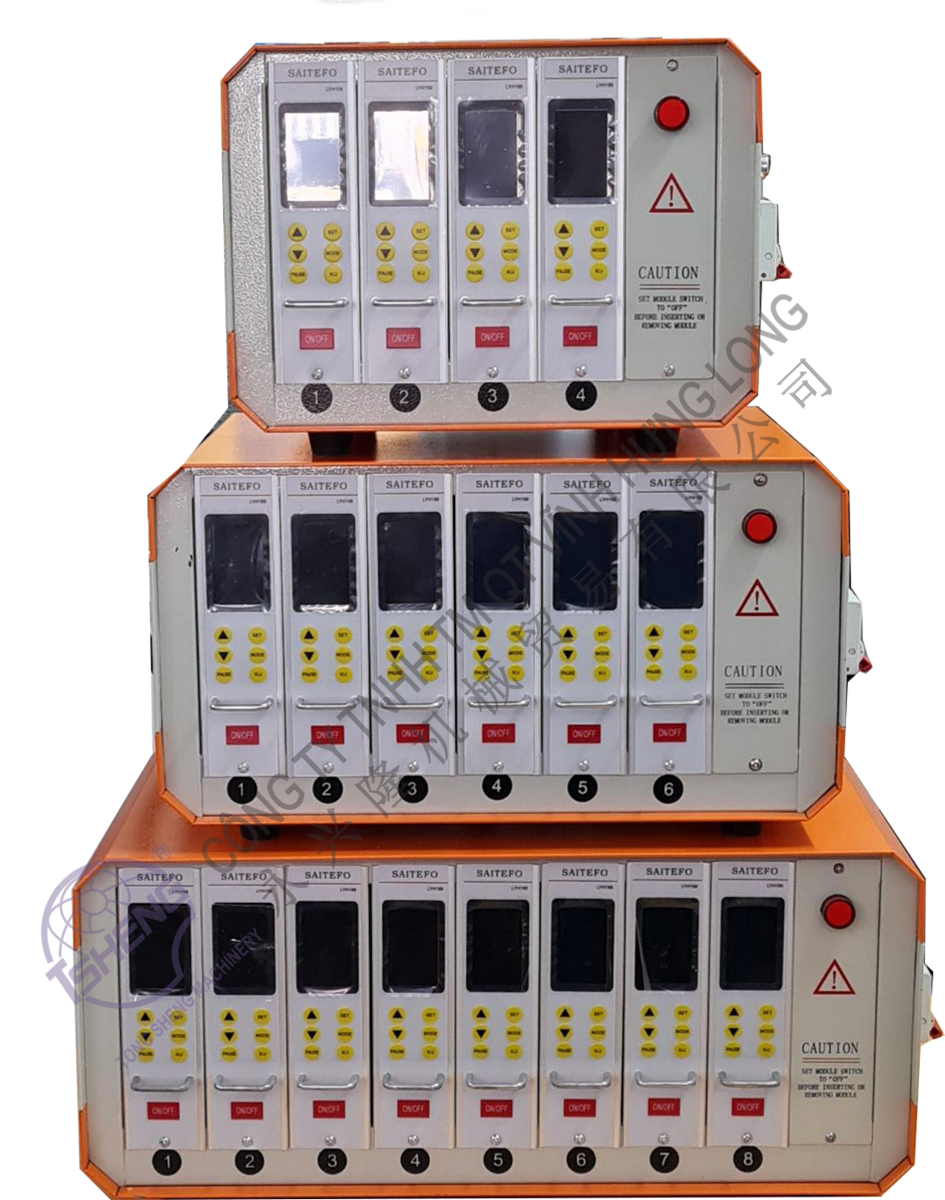

Quy cách : 02 Zone ~ 48 Zone

Xuất xứ : Trung Quốc

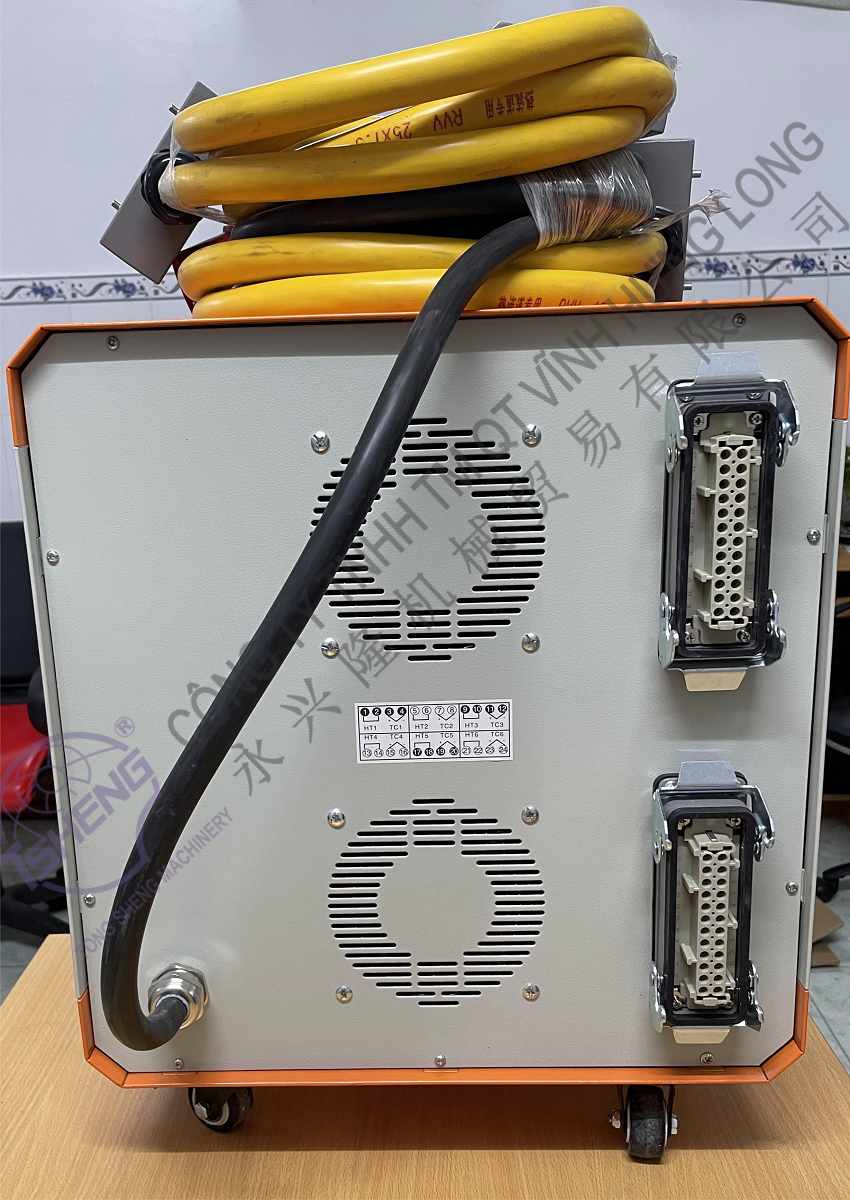

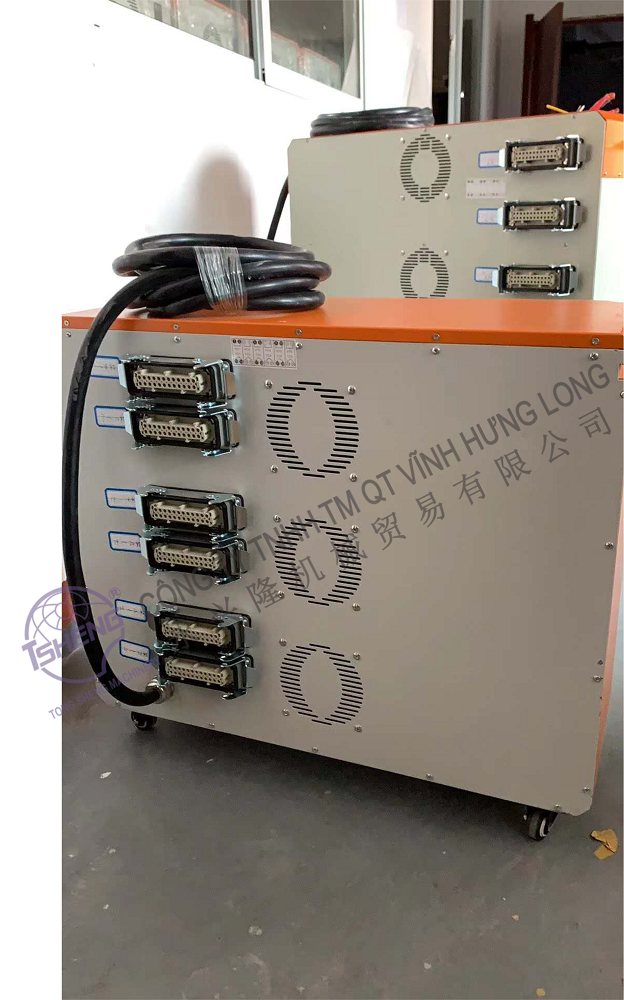

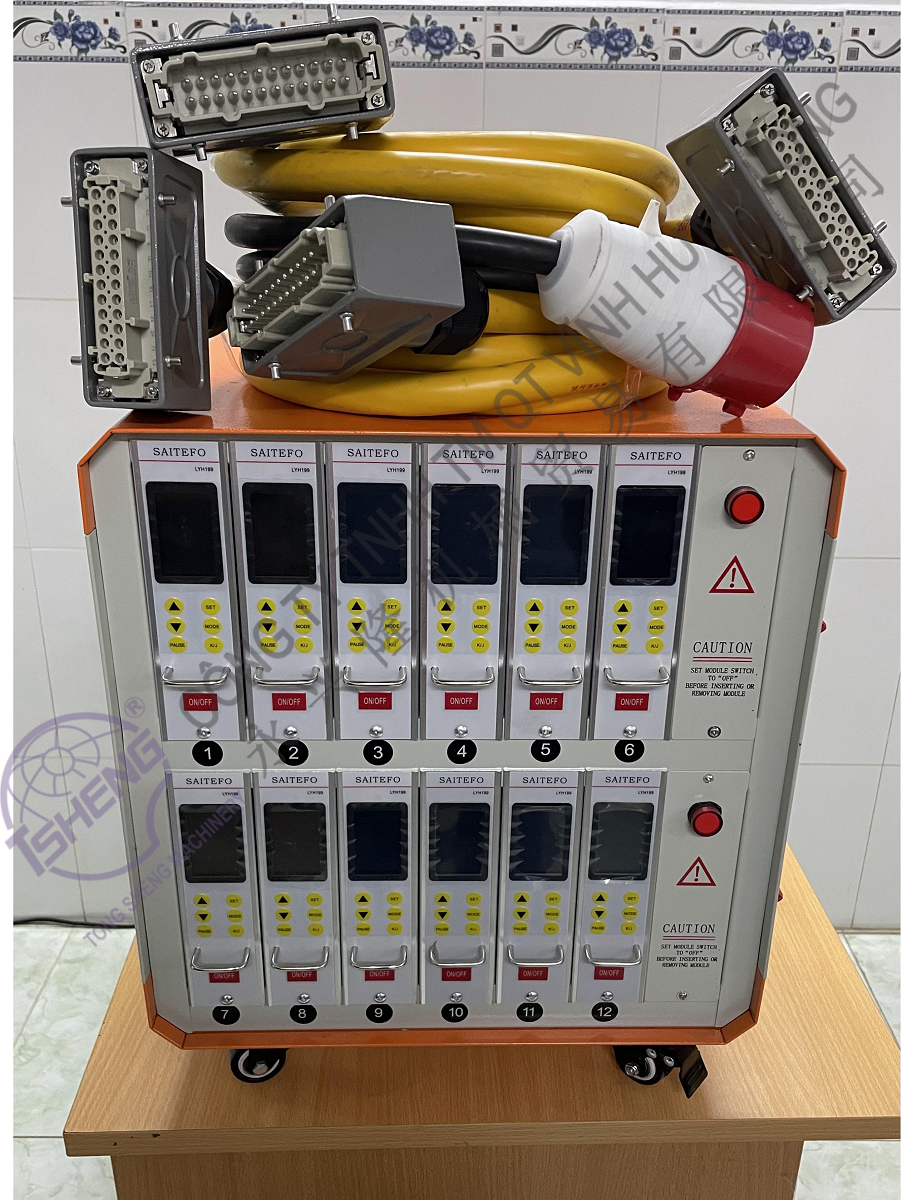

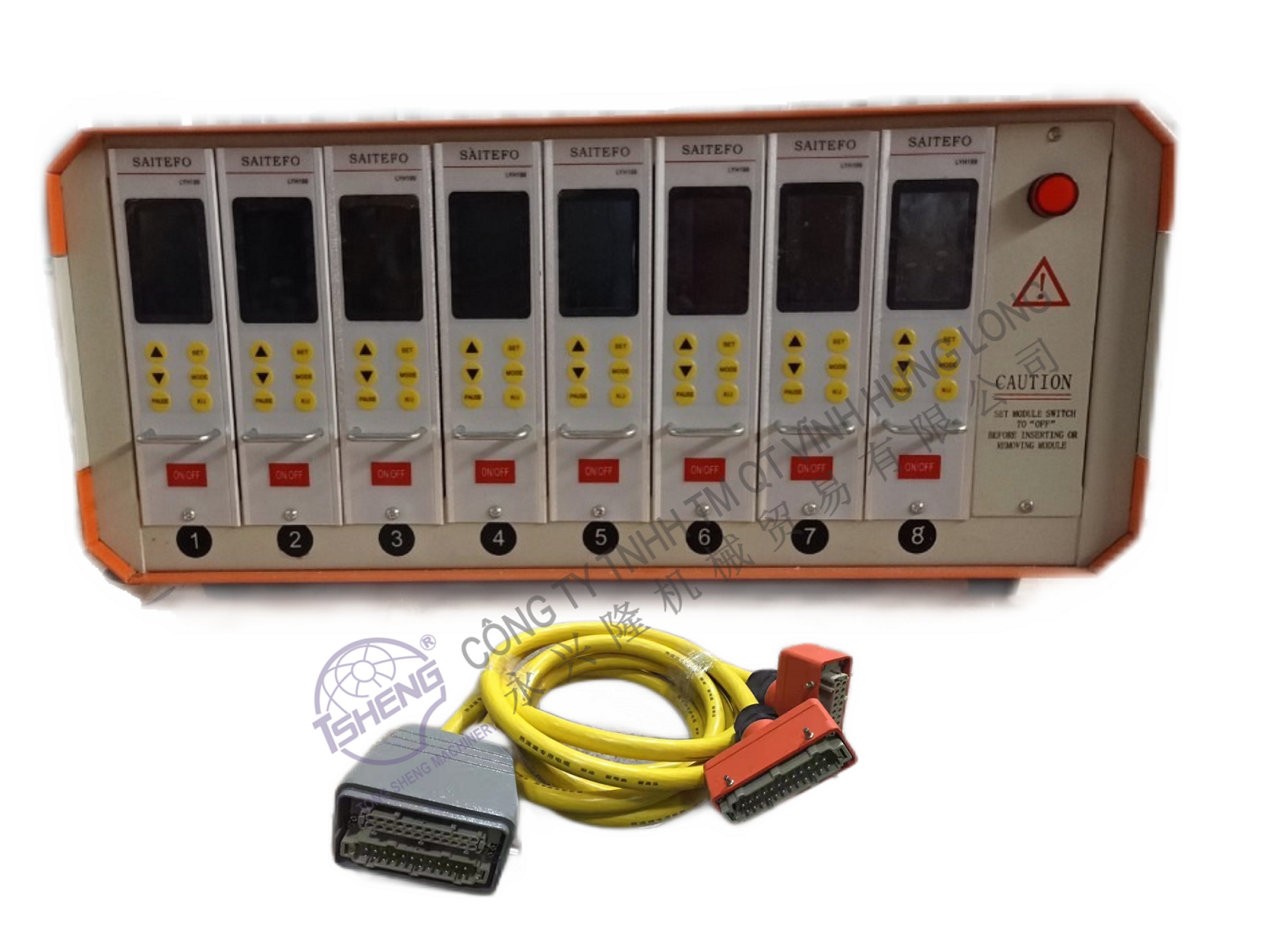

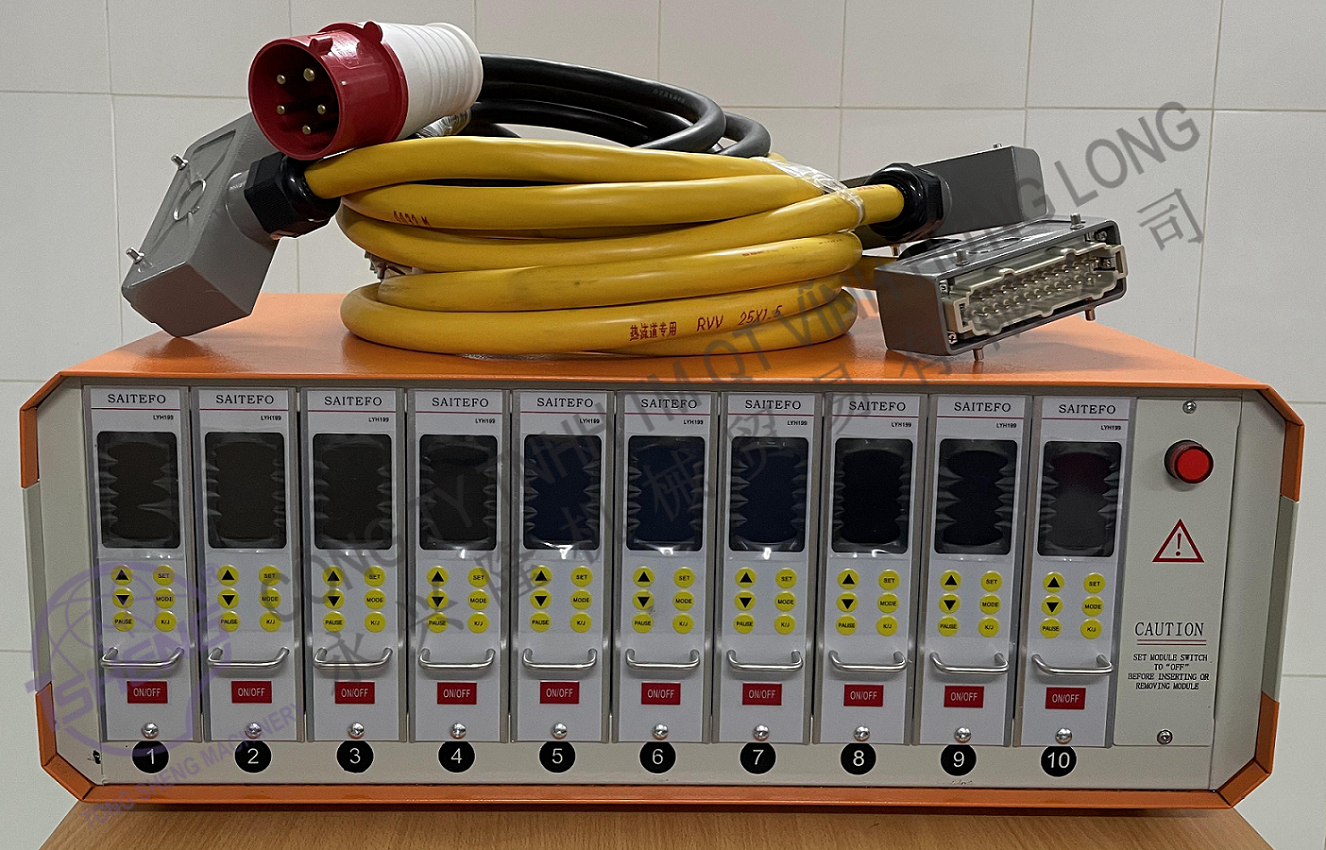

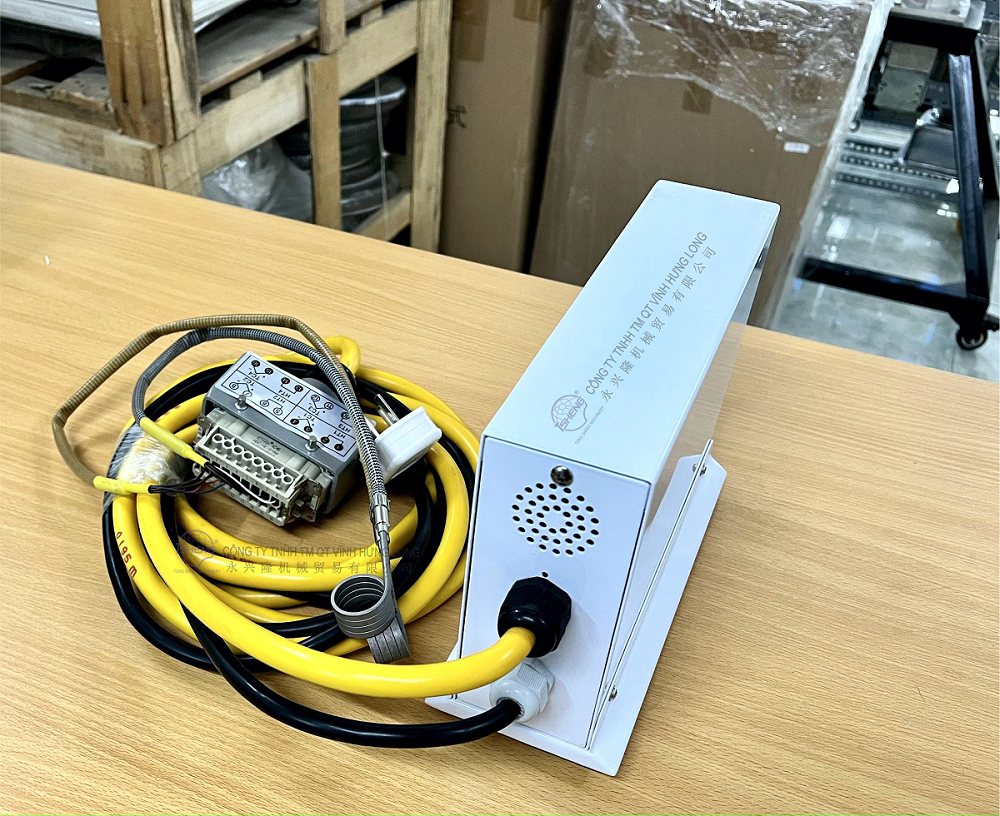

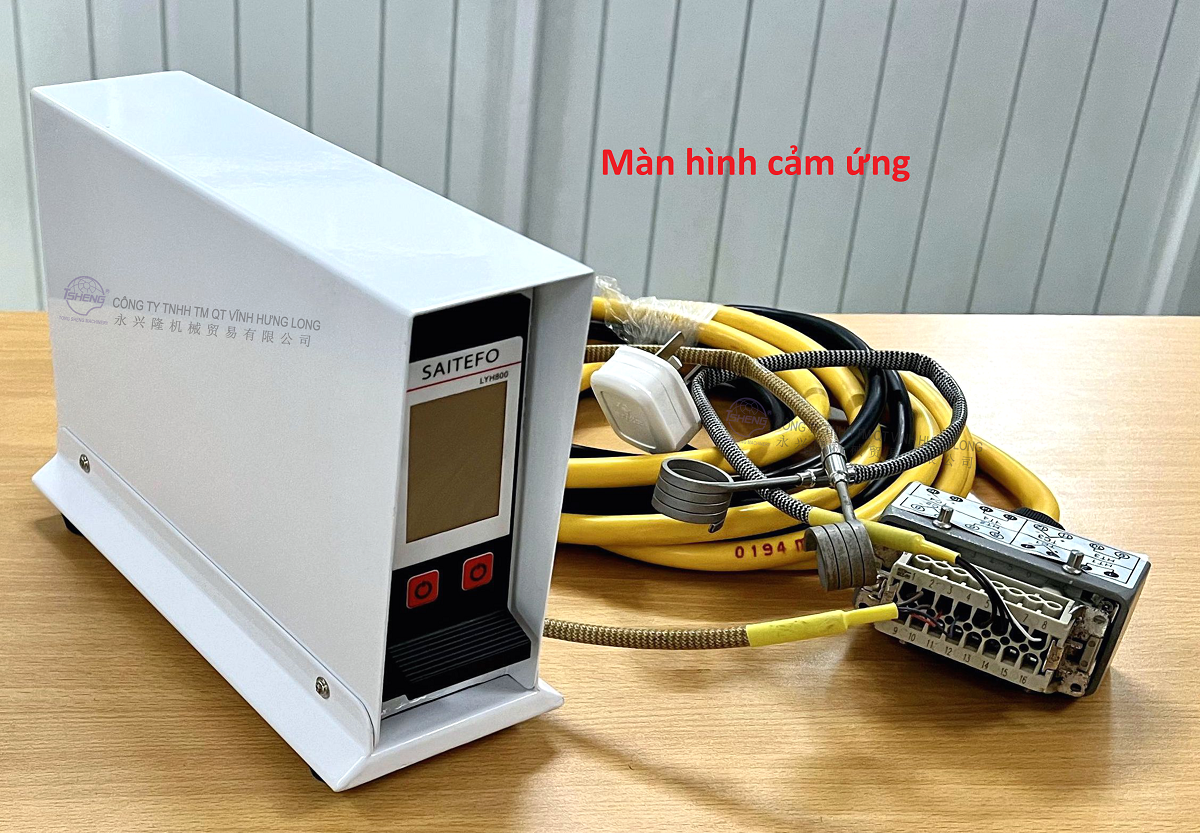

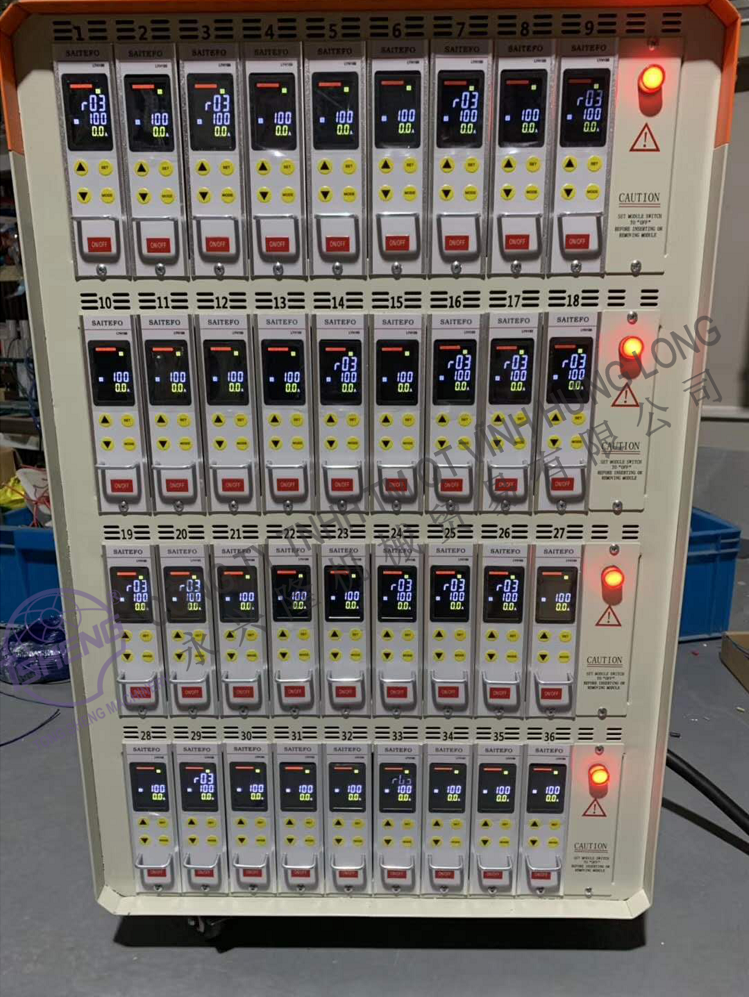

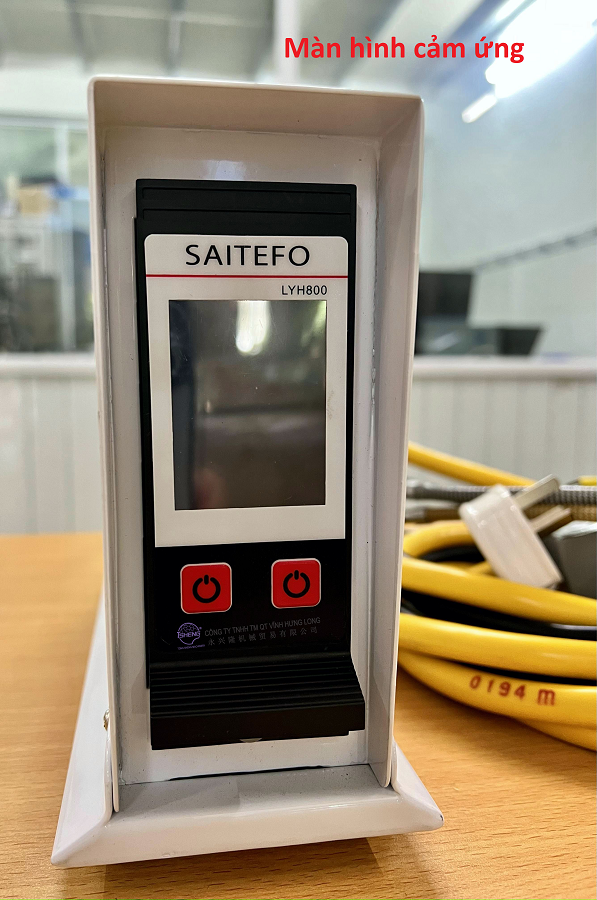

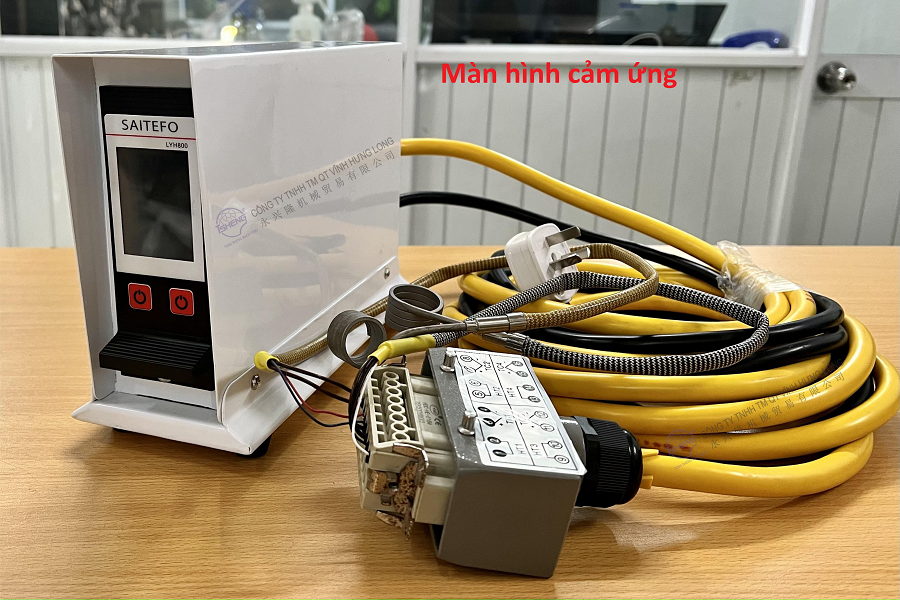

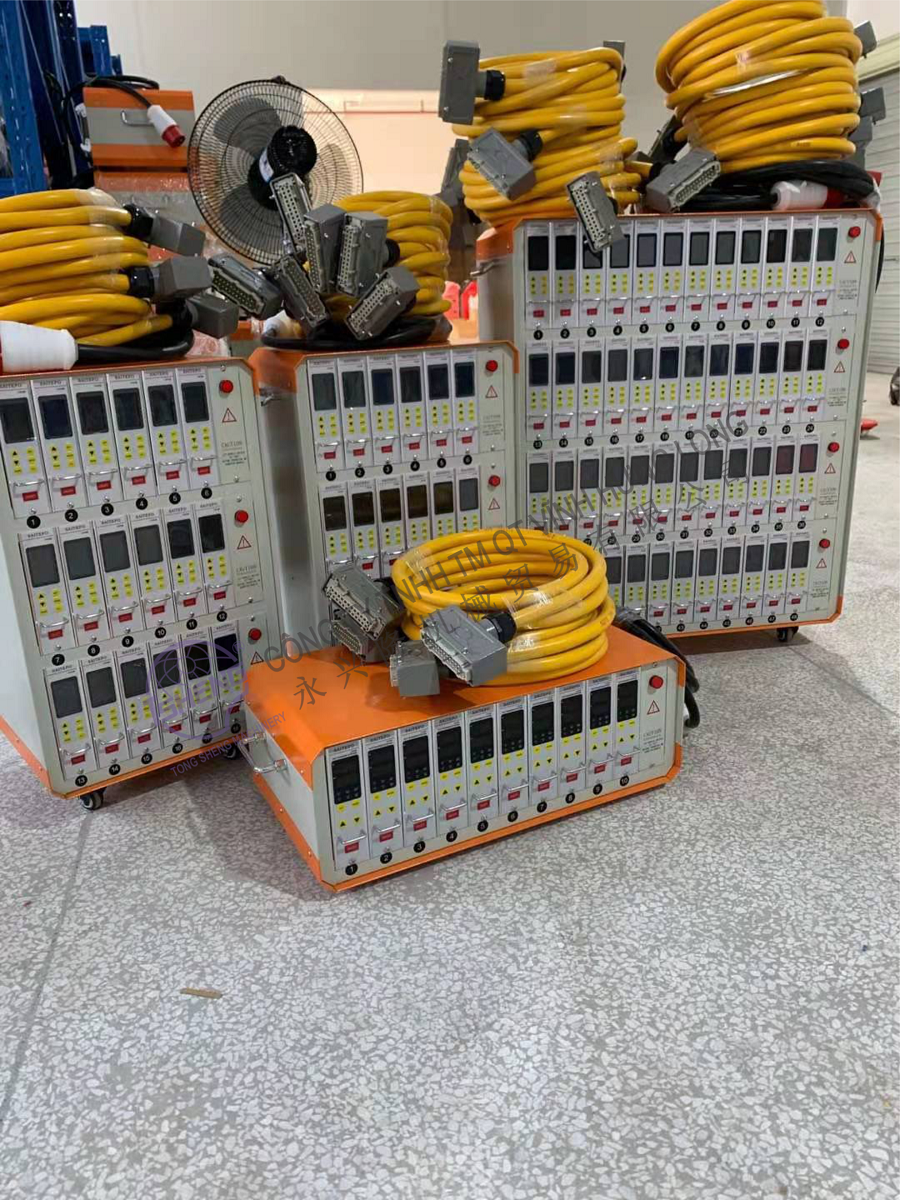

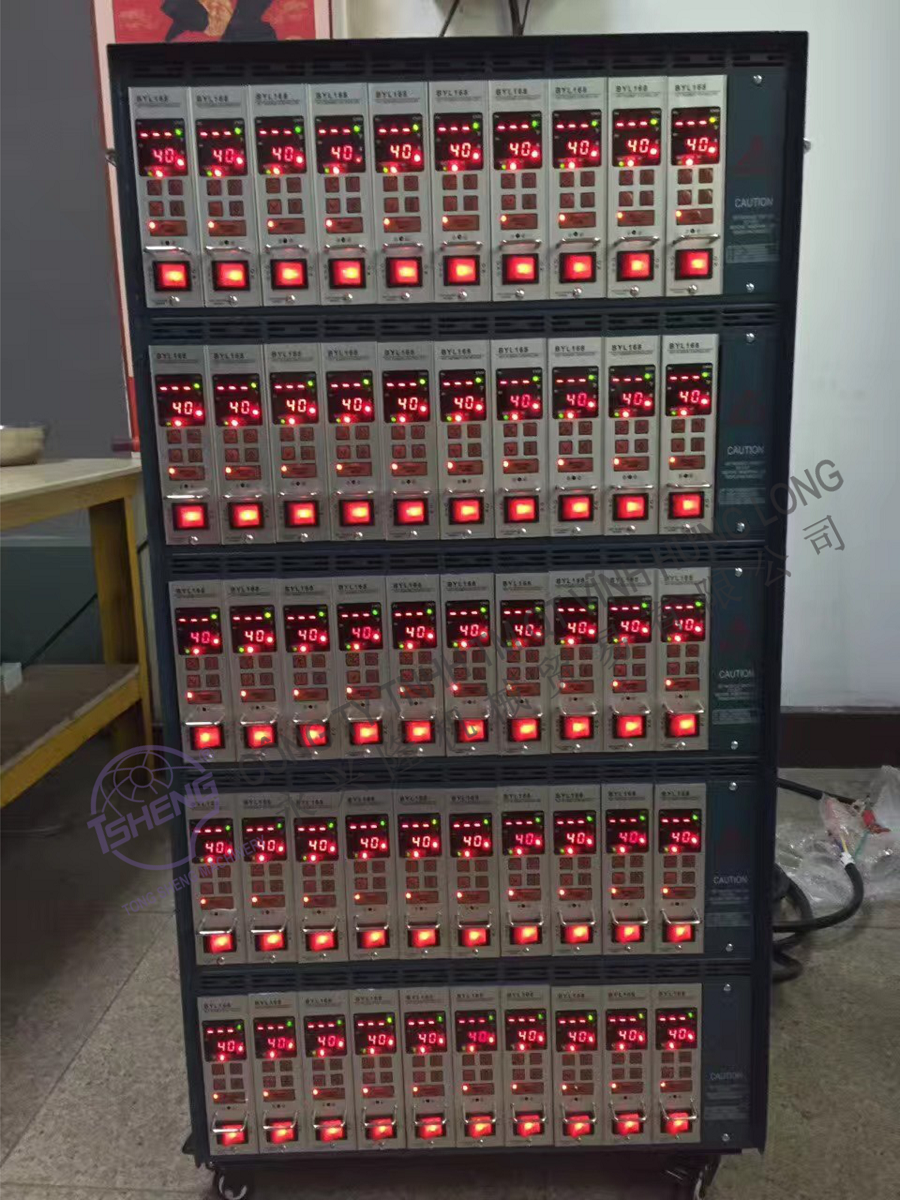

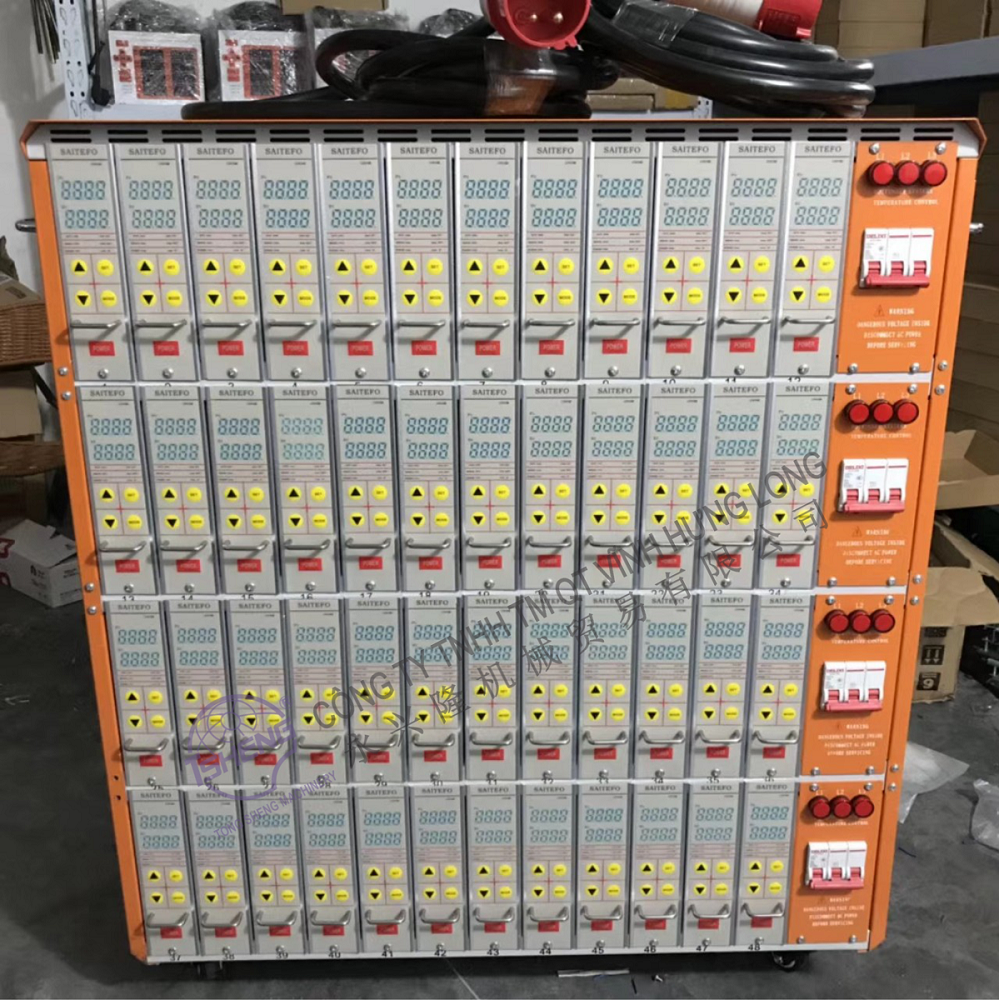

Tổ điện nhiệt khuôn hủy đuôi keo ( HOT RUNNER CONTROLLER )- SAITEFO chất lượng và giá tốt

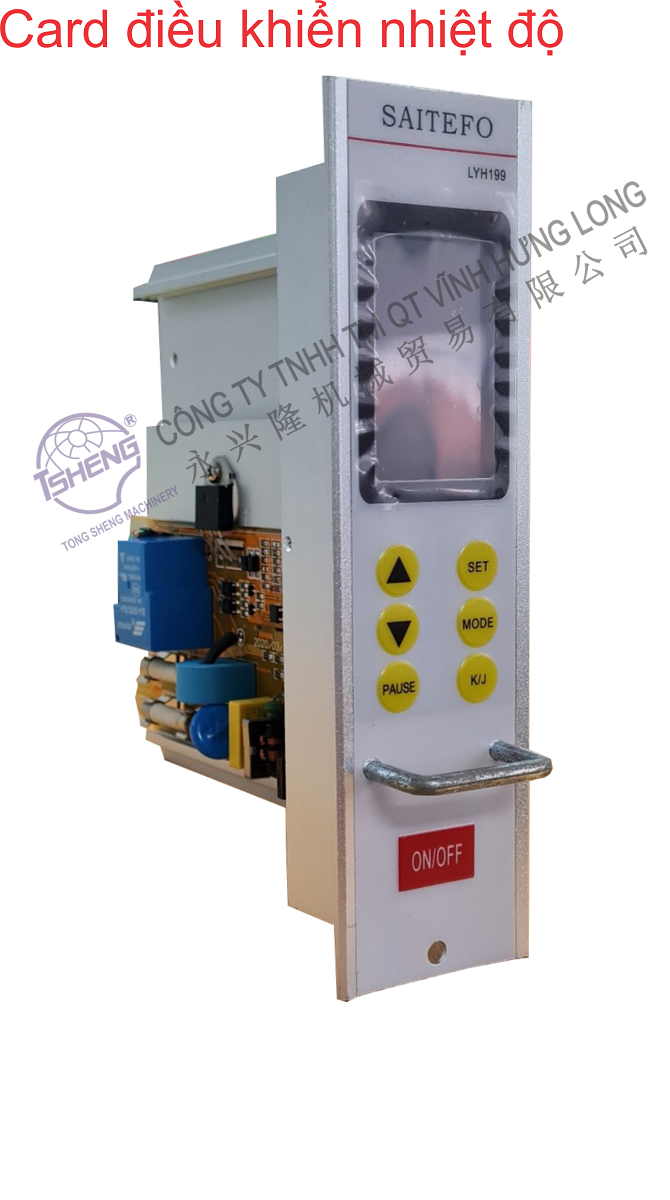

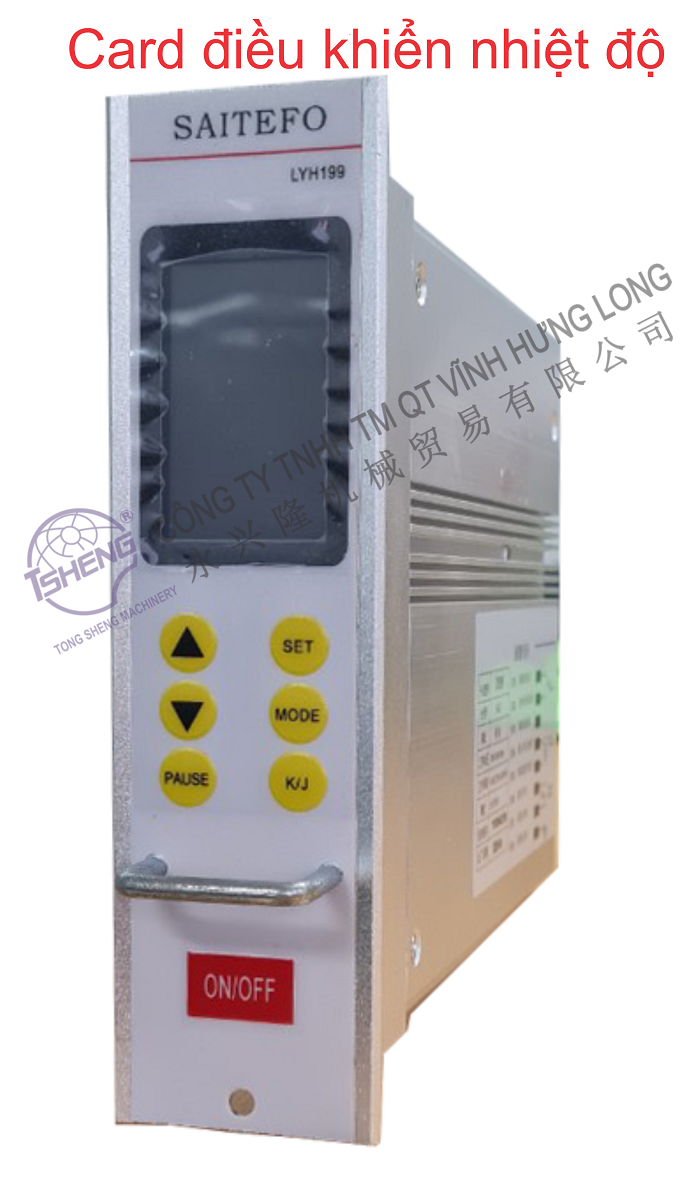

* CARD ĐIỀU KHIỂN NHIỆT ĐỘ CÓ BÁN LẺ

* Card điều khiển nhiệt độ tương thích với YUDO , Athena, DME, PCS, INCOE thương hiệu đa năng

HƯỚNG DẪN SỬ DỤNG CARD ĐIỀU KHIỂN NHIỆT ĐỘ  ( TỔ ĐIỆN NHIỆT KHUÔN HỦY ĐUÔI KEO ) -Phiên bản nâng cấp LYH-199

Cảm ơn bạn đã lựa chọn sản phẩm của chúng tôi,  Hệ thống phiên bản LYH-199 kiểm soát nhiệt độ LCD được phát triển chuyên nghiệp của công ty chúng tôi (Phiên bản kiểm soát nhiệt độ chống cháy). Nó là sử dụng chip máy tính làm bộ điều khiển chính, Sử dụng nhiều mạch lọc kỹ thuật số, Phục hồi tự động can thiệp, Điều khiển PID và có chức năng tự động điều chỉnh. Sản phẩm với độ chính xác cao, Nhiều chức năng bảo hộ an toàn, Khả năng chống nhiễu mạnh và các ưu điểm khác. Thích hợp cho hệ thống sử dụng nóng, Kiểm soát phạm vi nhiệt độ là 0 ℃

Được thiết kế cho ứng dụng sưởi ấm giữa 450 ℃,sử dụng đơn giản,dễ học và sử dụng, Nếu có lỗi, phiên bản kiểm soát nhiệt độ sẽ báo động,và hiển thị trên màn hình nhắc nhở, Thực hiện theo các hướng dẫn để tìm nguyên nhân gây ra sự cố.

Thông số kỹ thuật :

Sử dụng hệ thống phiên bản nhiệt chỉ hai thao thác

1. Đầu tiên kết nối đường dây cấp điện và đường dây kết nối khuôn, sau đó bật công tắc nguồn chính phía sau máy, khi bật nguồn điện máy sẽ có phát ra một tiếng nhẹ nhàng, tại thời điểm này máy đã bước vào trạng thái chờ, nếu muốn làm nóng khuôn, nhấn nút BẬT / TẮT, máy sẽ bắt đầu làm nóng, nếu có báo động, máy sẽ luôn báo động, không vào trạng thái làm việc, đầu ra nhiệt cảnh báo giảm nhiệt và màn hình nhấp nháy, lúc này hãy xem mô tả báo động để biết chi tiết bị lỗi.
2. Trong giai đoạn làm việc, bấm vào nút SET, màn hình chính hiển thị SV, sau đó bấm vào phím MODE để cài đặt nhiệt độ, chữ số từ mười đến số một trăm bấm nút ▲ hoặc ▼, có thể chọn nhiệt độ cài đặt ý muốn, sau đó bấm SET để xác nhận, nhiệt độ cài đặt sẽ được lưu,bấm giữ lại nút ▲ hoặc ▼ cho đến khi nhiệt độ đúng theo ý muốn của mình cài đặt sau đó bấm nút SET để xác định rồi thoát ra ( nhắc nhở : mỗi khi sử dụng đều cài đặt lại thông số PID , nhiệt độ sẽ ổn định hơn có thể cài đặt sẵn số chữ nhiệt độ mỗi khi bấm nút ▼ màn hình sẽ hiển thị chữ số nhiệt độ đã cài đặt ) .
3.  Nút PAUSE là nút chế độ chờ , sau khi nhấn nút này trong 3 giây, màn hình sẽ hiển thị nhấp nháy. Nhiệt độ sẽ giảm từ từ 50 độ ( Ví dụ : nếu sản phẩm đang sử dụng nhiệt độ là 220 ºC , công nhân chỉ cần nhấn nút PAUSE. Nhiệt độ sẽ giảm xuống 170 ºC  không đổi . Đảm bảo rằng nhiệt độ trong máy chạy nóng không làm hỏng tính chất nhựa và làm cho vòi của máy chạy bị chặn. Hoặc nhiệt độ của máy chạy nóng giảm xuống nhiệt độ bình thường sau khi tắt máy. Tiết kiệm thời giang và tiết kiệm điện ) . Để tiếp tục sản xuất, nhấn nút PAUSE trong 3 giây để khôi phục nhiệt độ cài đặt ban đầu.

Chức năng sản phẩm

    - Khi phát hiện hư hỏng cầu chì, cầu chì bị hỏng hoặc tiếp xúc xấu sẽ báo động hiện thị trên màn hình: hư hỏng cầu chì .

    - Trong thời gian hoạt động, dây điện hoặc dây nhiệt có sự cố và bị đứt dây sẽ có báo động

    - Chức năng phần mềm khởi động máy (tự động kiểm soát 3 phút , công suất 20%, được điều chỉnh )

   - Nếu quá nhiệt độ sẽ tự động cắt điện để bảo vệ ( nhiệt độ được kiểm soát ở 20ºC, được điều chỉnh )

   - Cặp nhiệt điện bất thường, sẽ hiển thị trên màn hình: cảm biến đã đối ngược , cảm biến bị ngắt kết nối , cảm biến bất thường

   - Cáp điện chức năng bảo vệ kết nối sai 380V : Nhận thấy rằng bộ nguồn bị kết nối sai 380V khi khởi động .  Màn hình sẽ hiển thị báo động rằng máy không thể hoạt động vào thời điểm này, hiển thị bị lỗi 380V

   - Phát hiện kết nối nhầm lẫn mạch điện và cặp nhiệt điện, phát hiện kết nối sai của cảm biến và cặp nhiệt khi khởi động máy, màn hình hiển thị báo động, sẽ ngưng hoạt động đầu ra

   - Giới hạn dòng điện cao, màn hình kiểm soát nhiệt độ có thể được sử dụng lâu bền hơn, điều khiển điện áp đầu ra, bảo vệ cặp nhiệt ( chức năng phần mềm khởi động )

   - Tỷ lệ dòng điện đầu ra được hiển thị trên màn hình cảnh báo hạn chế lên xuống, phương thức tự động và điều khiển bằng tay

   - Card điều khiển nhiệt độ  tương thích với YUDO , Athena, DME, PCS, INCOE thương hiệu đa năng

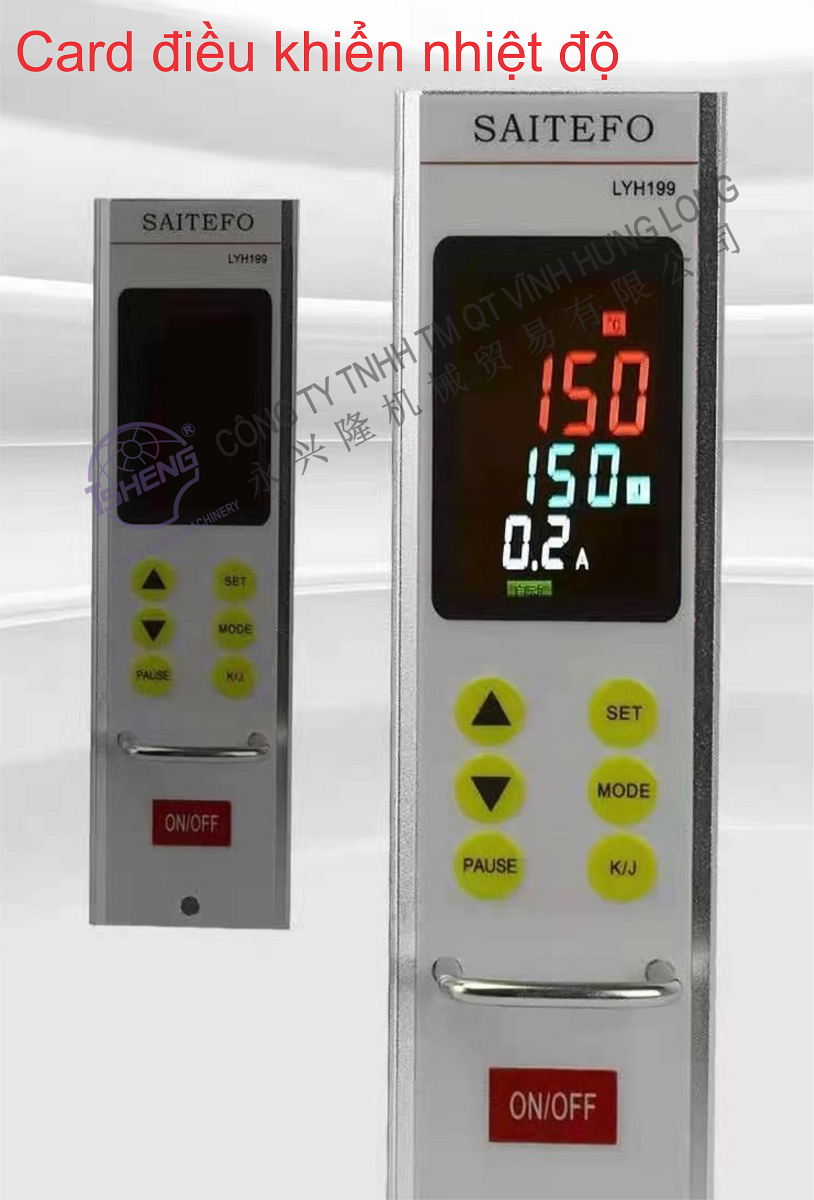

Mô tả bảng điều khiển

1. Công tắt nguồn điện  : Nút BẬT / TẮT là để mở hoặc đóng màn hình điều khiển
2. Màn hình chính :

A . Chế độ đo : Hiển thị thời gian nhiệt độ đo

B . Chế độ thông số : Hiển thị thông số đã được đặt

C . Chế độ báo động : Khi bộ điều khiển bị lỗi , màn hình hiển thị văn bản lỗi và mã tương ứng : xem chú giải mã lỗi

3. Màn hình phụ :

A . Chế độ mục tiêu : Trong chế độ đo thông thường và điều khiển tự động, hiển thị nhiệt độ mục tiêu được kiểm soát

B . Chế độ thông số : Hiển thị các thông số cần thiết

C . Chế độ điều khiển bằng tay : Hiển thị tỷ lệ phần trăm của chế độ bấm bằng tay, sẽ sáng lên khi điều khiển và hiển thị chữ số

Mô tả báo động

Cảm biến đảo ngược r01                                                          Cảm biến kết nối sai r02

Lỗi dây điện trong khuôn r03                                                  Nguổn điện kết nối sai 380V r04

Kết nối sai cảm biến và cặp nhiệt r05                                      Lỗi dây dò khuôn  r06

Cầu chì 1 r07                                                                           Cầu chì 2 r08
